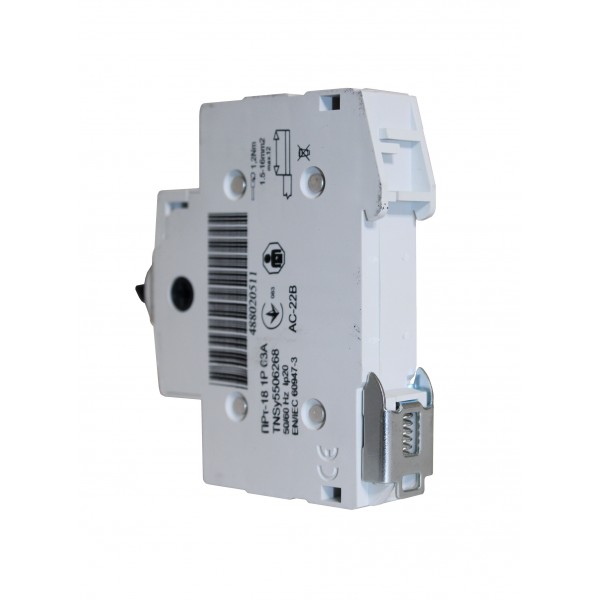

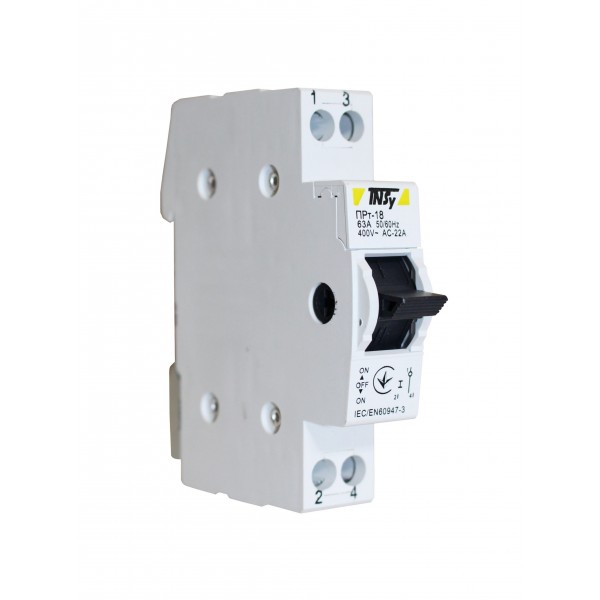

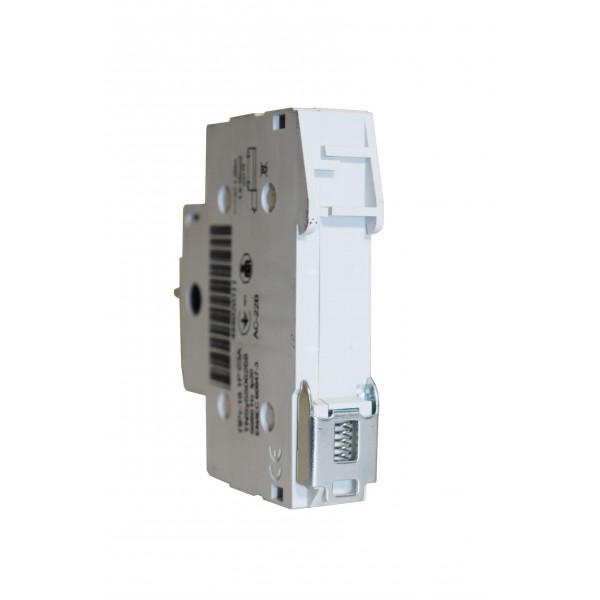

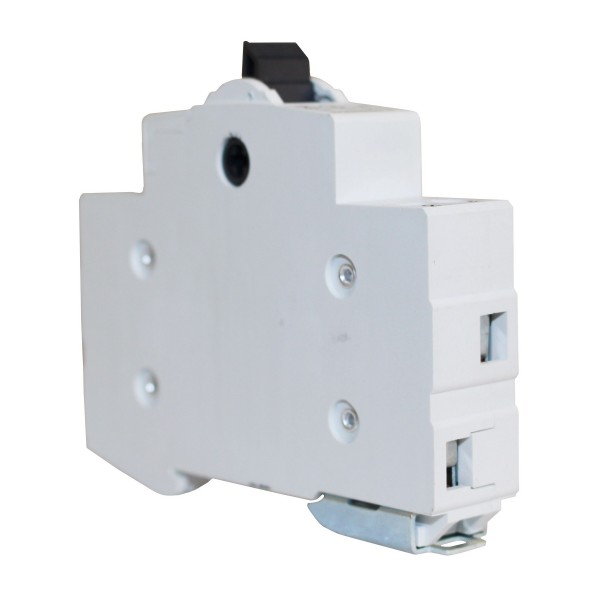

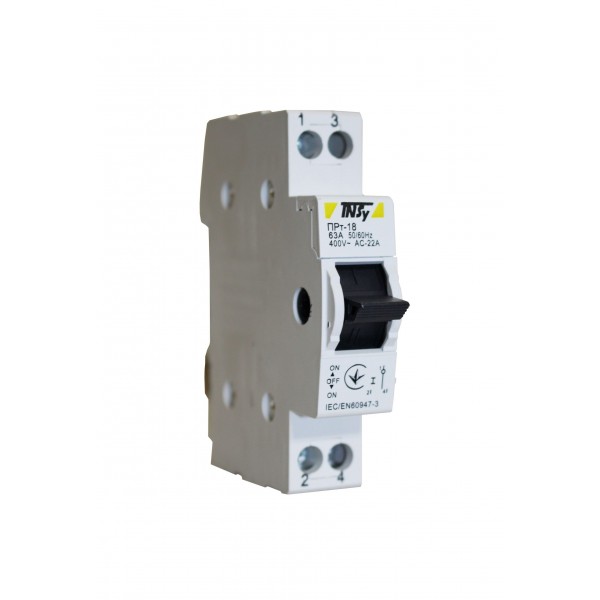

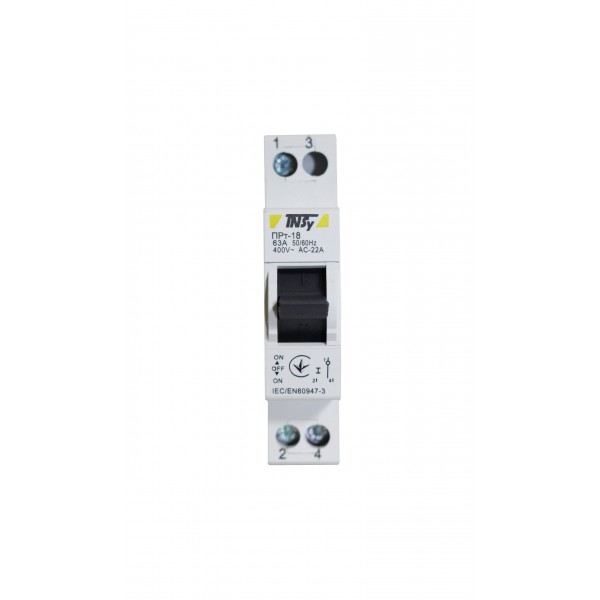

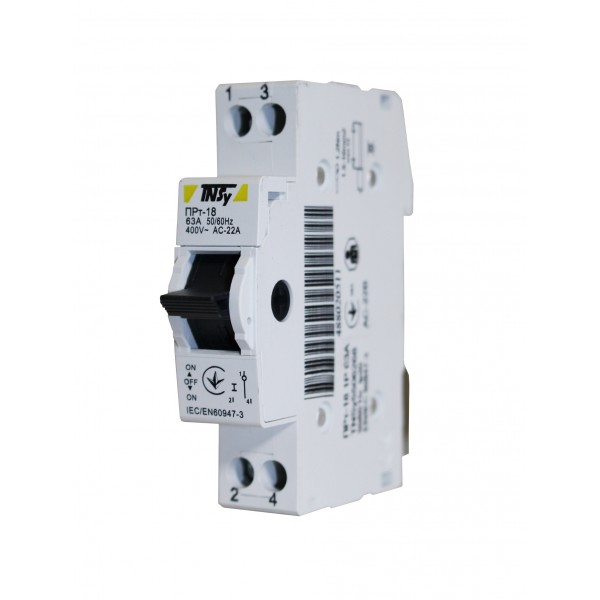

Перемикач-роз'єднувач ПРт-18 "1-0-2" 1Р 63А TNSy

Перемикач-роз'єднувач ПРт-18 "1-0-2" 1Р 63А на DIN-рейку на три положення призначений для неавтоматичної коммутації та відокремлення електричних кіл.
Виріб відповідає Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ IEC 60947-3.
Технічні характеристики:
Найменування параметру
Значення
Номінальна робоча напруга, В
230/400
Номінальна частота, Гц
50
Номінальний робочий струм, Iе, А
63
Номінальний короткочасно витримуючий струм на протязі 1с Icw, A
12 Ie
Кількість полюсів
1P
Категорія застосування
АС-22A
Напруга ізоляції, Ui, В
500
Номінальна імпульсна напруга (1,2/50), що витримується, Uimp, кВ
4
Діелектричний тест напругою промислової частоти, кВ (протягом 1 хв)
8000
Електрична зносостійкість, циклів Увімк/Вимк, не менше
10 000
Механічна зносостійкість, циклів Увімк/Вимк, не менше
30 000
Максимальний переріз приєднуваного дроту, мм²
6 для багатожильного, 10 для одножильного
Зусилля затягування контактних затисків, Нм
1,5
Ступінь захисту з боку контактів
IP 20
Маса одного полюса, г, не більше
100
Діапазон робочих температур, °С
-25...+40
Група умов експлуатації в частині дії механічних чинників
М4
Висота над рівнем моря, м, не більш
2 000
Допустима відносна вологість при 25 °С (без конденсації), не більш
80 %
Міра забруднення навколишнього середовища
2
Робоче положення в просторі
вертикальне, горизонтальне, з відхиленням не більше 5°
Монтаж
на DIN-рейці 35 мм
Срок служби
7 років
Гарантійний термін
1 рік
Схема підключення:
