Часті запитання
- Як підключити дифавтомат у щитку? ❯
-
Диференційний автомат (дифавтомат) поєднує функції автоматичного вимикача (захист від перевантаження та короткого замикання) і пристрою захисного відключення (захист від витоку струму).
⚠ Увага! Роботи з електрикою потребують знань і досвіду. Якщо ви не впевнені у своїх силах, зверніться до фахівця.
1. Підготовка
✅ Вимкніть електроенергію на вводі.
✅ Переконайтеся у відсутності напруги за допомогою індикатора.
✅ Перевірте, чи правильно обраний дифавтомат (відповідно до навантаження).
2. Схема підключення
Зазвичай дифавтомат має 4 клеми:
-
Верхні клеми (вхід):
???? Фаза (L) – ліворуч
???? Нуль (N) – праворуч -
Нижні клеми (вихід до навантаження):
???? Фаза (L) – ліворуч
???? Нуль (N) – праворуч
3. Підключення
✅ Закріпіть дифавтомат на DIN-рейці в щитку.
✅ Підключіть фазний і нульовий провід від лічильника до верхніх клем.
✅ Від нижніх клем проведіть фазу та нуль до споживачів (розетки, освітлення тощо).
✅ Підключіть заземлення безпосередньо до нульової шини (не через дифавтомат!).
4. Перевірка та тестування
✅ Переконайтеся, що всі з'єднання міцні.
✅ Увімкніть електроенергію.
✅ Натисніть кнопку "ТЕСТ" (T) – дифавтомат має спрацювати.
✅ Якщо все працює нормально, монтаж завершено!✅ Готово! Тепер ваша мережа захищена від витоків струму, коротких замикань і перевантажень.
-
- Як вибрати дифавтомат? ❯
-
Диференційний автомат (дифавтомат) захищає електромережу від короткого замикання, перевантаження та витоку струму, що може спричинити ураження електрикою або займання.
Щоб правильно вибрати дифавтомат, потрібно врахувати кілька важливих параметрів.
1. Номінальний струм (А) – захист від перевантаження
Залежить від потужності підключених пристроїв.
✅10А – освітлення (~2,2 кВт)
✅16А – група розеток (~3,5 кВт)
✅25А – потужні прилади (бойлер, кондиціонер)
✅32-40А – електроплита, потужний водонагрівач✅Розрахунок:
I=PUI = \frac{P}{U}I=UP
де P – потужність (Вт), U – напруга (В, зазвичай 220 В).
2. Характеристика відключення – захист від короткого замикання
Визначає, наскільки швидко автомат реагує на стрибки струму.
Тип B – для чутливої електроніки, освітлення.
Тип C – універсальний варіант для розеток, побутової техніки.
Тип D – для обладнання з великими пусковими струмами (двигуни, верстати).3. Струм витоку (мА) – захист від ураження електрикою
Залежить від призначення пристрою:
10 мА – для вологих приміщень, ванних кімнат.
30 мА – стандартний варіант для житлових приміщень.
100 мА і більше – для пожежного захисту великих об'єктів.4. Кількість полюсів – тип мережі
2-полюсний (1P+N) – для однофазної мережі (220 В).
4-полюсний (3P+N) – для трифазної мережі (380 В).5. Виробник і якість
Обирайте перевірені бренди (Schneider Electric, ABB, Hager, Legrand). Дешеві аналоги можуть працювати ненадійно.
✅ Підсумок:
Щоб правильно вибрати дифавтомат, врахуйте потужність електроприладів, тип мережі та умови експлуатації. Якщо є сумніви, краще проконсультуватися з електриком. - Що таке дифавтомат? ❯
-

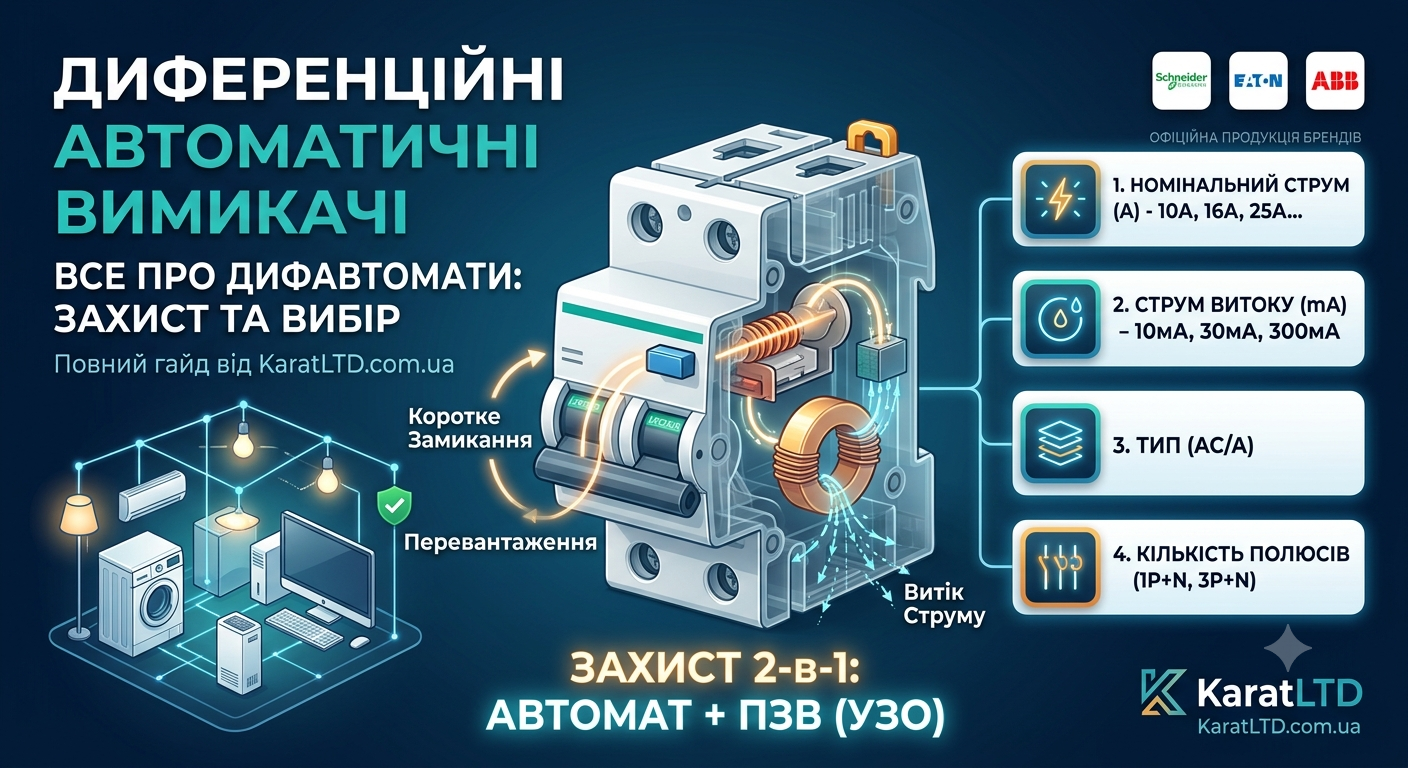

Диференційний автомат (дифавтомат) – це пристрій, який поєднує функції автоматичного вимикача (захист від перевантаження та короткого замикання) і ПЗВ (пристрою захисного відключення, що реагує на витік струму).
✅Основні функції:
✔ Захист від короткого замикання (миттєве відключення при різкому зростанні струму).
✔ Захист від перевантаження (відключення при перевищенні допустимого навантаження).
✔ Захист від витоку струму (відключення при пробої ізоляції або контакті людини з електрикою).
Як працює дифавтомат?
1️⃣ Вбудований автоматичний вимикач – вимикає живлення при короткому замиканні або перевантаженні.
2️⃣ Диференційний трансформатор – відстежує витік струму. Якщо частина струму "зникає" (наприклад, через пошкоджену ізоляцію або через тіло людини), пристрій миттєво вимикає електропостачання.
Чим відрізняється дифавтомат від ПЗВ?
Параметр Диференційний автомат ПЗВ Захист від короткого замикання ✅ Так ❌ Ні Захист від перевантаження ✅ Так ❌ Ні Захист від витоку струму ✅ Так ✅ Так Потрібен додатковий автомат ❌ Ні ✅ Так ✅Висновок: Дифавтомат – це універсальний пристрій, який замінює зв'язку "автоматичний вимикач + ПЗВ". Він економить місце в електрощитку та забезпечує комплексний захист.
