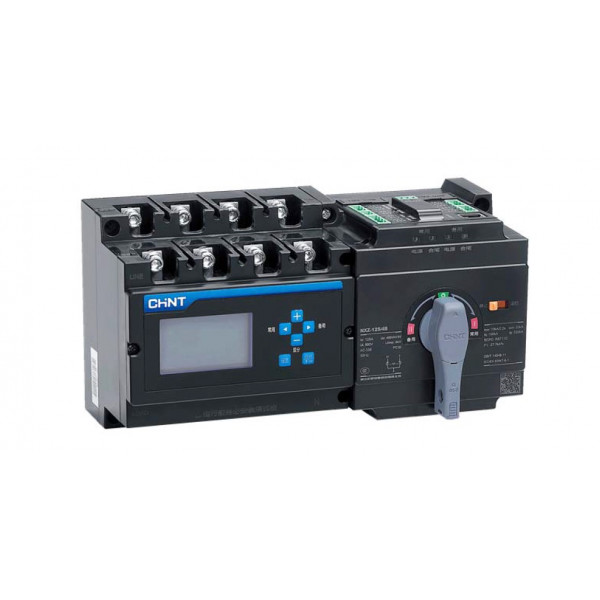

Моноблочний пристрій АВР NXZ-630/4В 315A

Моноблочні пристрої АВР (автоматичного вводу
резерву) на базі моторизованих перемикачів навантаження СHINT NXZ-630/4В 315A забезпечують
автоматичне перемикання навантаження на резервне джерело живлення при
відключенні основного. АВР СHINT NXZ-630/4В 315A призначені для автоматичного переходу на
резервний ввід у разі:– відключення основного вводу електропостачання;– погіршення параметрів
мережі нижче заданого рівня на основному вводі. При відновленні живлення та/або параметрів мережі основного
джерела АВР СHINT NXZ-630/4В 315A забезпечують автоматичне зворотне перемикання на
основний ввід. АВР СHINT NXZ-630/4В 315A мають функції управління дизель-генератором, який
часто використовується у якості резервного джерела живлення. Переваги АВР СHINT NXZ-630/4В 315A. - Готове комплектне рішення для побудови схеми АВР.- Швидкість перемикання. - Економія часу при інтеграції пристрою у розподільний
щит.- Компактні габаритні розміри.- Інтуїтивно зрозуміла індикація роботи пристрою.- Простота при налаштуванні та експлуатації.- Два ряди клем зверху для підключення двох ліній
живлення та один нижній ряд – для навантаження.- Фізична неможливість включення обох вводів одночасно.- Можливість механічного блокування рукоятки
керування.- Можливість винесення дисплею керування пристроєм
на дверцята шафи. Технічні характеристики АВР СHINT NXZ-630/4В 315A.Типорозмір 630Кількість полюсів 4P Номінальний струм ln, А 315Тип контролера мікропроцесорнийНомінальний умовний струм КЗ, кА 100Мінімальний час перемикання між вводами від 3,3 сМінімальний час перемикання контактіввід 1,5 сНомінальна робоча напруга Ue, В (50 Гц) 400/415Номінальна напруга ізоляції Ui, В АС 800Номінальна імпульсна напруга, що витримується Uimp, кВ 8Категорія використання AC-33BНомінальна найбільша здатність до відключення при КЗ lcm, кА 50Номінальний струм КЗ, що витримується короткочасно lсw (0,2 с), кА 25Номінальна напруга в ланцюзі керування (напруга живлення) Us, B 230/240, 50/60 ГцДіапазон напруги керування Ue 85-110%Електрична зносостійкість, циклів 1000Механічна зносостійкість, циклів3000Категорія забруднення середовища IIIДіапазон робочих температур, ˚С -5...+40Висота над рівнем моря, м ≤2000Габаритні розміри ШхВхГ, мм 430х272х230Відповідність стандартам IEC/EN 60947-6-1Серія NXZ представлена у 3х типорозмірах: 125, 250
і 630А.
