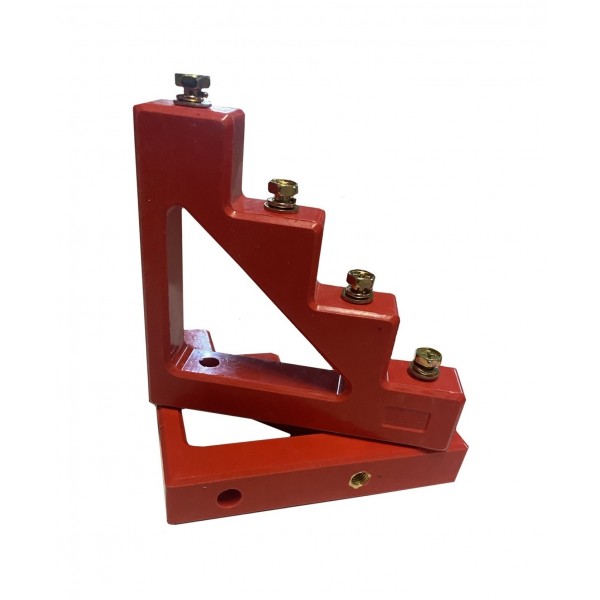

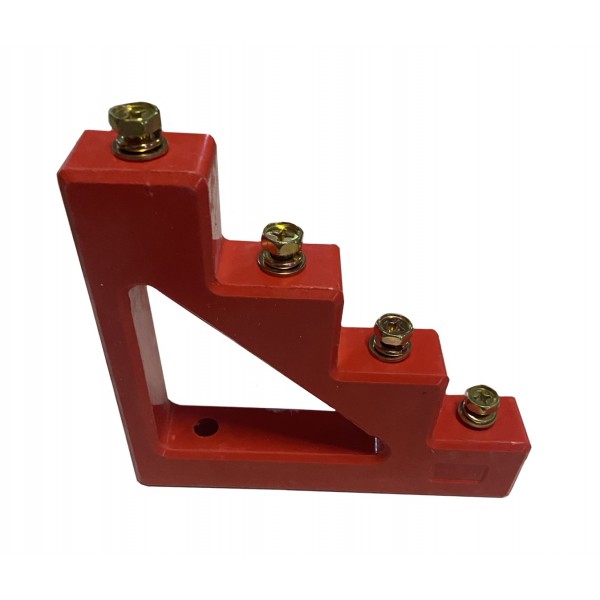

Ізолятор ступінчатий ІС4-40 М8 600А 10кВ з болтом TNSy

Ізолятор ступінчатий ІС4-40 М8 600А 10кВ з болтом - призначений для ізоляції та жорсткого кріплення струмопровідних шин усередині електричних щитів, шинних мостів та іншого обладнання. Ізолятори призначені для експлуатації в електрообладнанні постійного та змінного струму частотою 50 Гц напругою до 1000 В.
* - за відсутності місця для кріплення шини захисного заземлення її ширина та різьблення болтів (гвинтів) не вказується.
Технічні характеристики:
Найменування параметру
Значення
Номінальний робочий струм, А
600
Номінальна робоча напруга, кВ
10
Короткочасно витримувана (протягом однієї хвилини) напруга промислової частоти, кВ
2,5
Імпульсна напруга, що витримується 1.2/50 μс, кВ (напруга грозового імпульсу)
12,0
Напруга пробою ізоляції промислової частоти, кВ
10,0
Межа міцності на вигин, МПа
125,0
Момент затягування болтів кріплення шин, Н - м
10
Руйнівний крутний момент H. м
50
Діаметр отворів під кріпильні болти в шинах, мм
9,0
Кількість болтів на ізолятор, шт.
4 (М8х15)
Маса ізоляторів, кг
0,670
Срок служби, років
10
Гарантійний термін, років
1
Габаритні розміри, мм:
