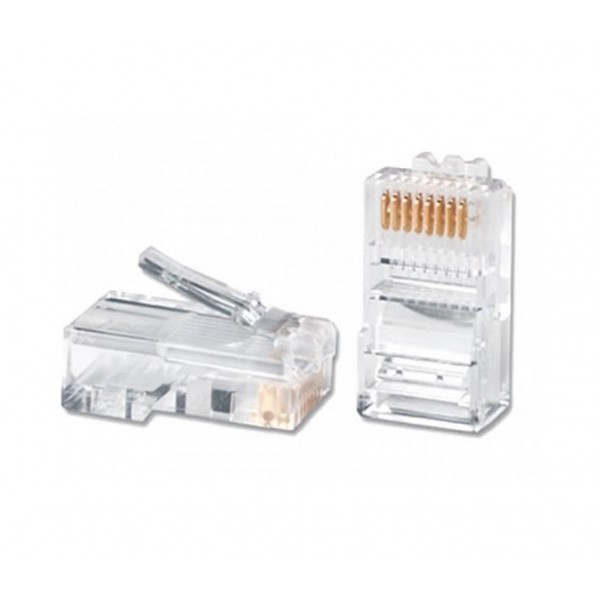

Роз'єм RJ458P8C(А) UTP для кабеля кат.5Е

Роз’єм RJ458P8C UTP для кабелю кат.5Е – це стандартний інтерфейс для підключення мережевого обладнання. Конектор має 8 посадкових місць і 8 золочених контактів.
Це екранований роз’єм. Він має металевий корпус (кожух), який заземлює екран кабелю, захищаючи сигнал від зовнішніх наводок.
Категорія 5Е (Cat.5E): Оптимізований для швидкості до 1 Гбіт/с. Конструкція розрахована на товщину жил та ізоляції, типову для цього стандарту.

Особливості монтажу:

Для правильної роботи екранованого роз’єму важливо дотримуватися технології:
Сумісність кабелю: Використовуйте цей роз’єм лише з екранованим кабелем (FTP або SFTP). Якщо кабель звичайний (UTP), металевий корпус роз’єму просто не матиме що заземлювати.
Дренажний дріт: Тонкий неізольований провідник всередині кабелю FTP має щільно прилягати до металевого корпусу роз’єму при обтисканні.
Інструмент: Для роботи знадобиться стандартний кримпер (обтискні кліщі) для RJ45.

Технічні характеристики:

• Категорія: 5Е


• Тип роз’єму: RJ45


• Вид конфігурації контактів: 8P8C


• Захист від електромарнітних перешкод: –


• Матеріал захисного екрану: цинк з нікелевим покриттям


• Смуга пропускання, МГц: 1-100


• Кабель, що підключається, і провідники: круглий кабель, одноволочні та багатодротяні жили


• Діаметр провідників, що підключаються, мм: 0,405-0,57 мм (23-26 AWG)


• Матеріал корпусу: полікарбонат, що не підтримує горіння no Ul94 V-0 та Ul.94V-2


• Матеріал контактів роз’ємів: фосфориста бронза з нікелевим покриттям


• Товщина покриття контактів золотом, мкм.: 3,0 (3µ)


• Номінальна робоча напруга, В: 48


• Максимальний струм, А: 1,5


• Контактний опір контактів RJ, мОм: 20


• Контактний опір контактів IDC, мОм: 2,5


• Підтримка технології РоЕ: 4 класс (30 Вт на порт)


• Опір ізоляції, МОм: 500


• Діелектрична міцність ізоляції, В 1000 (при 60 Гц)


• Напрямний елемент (вставка) без вставки
