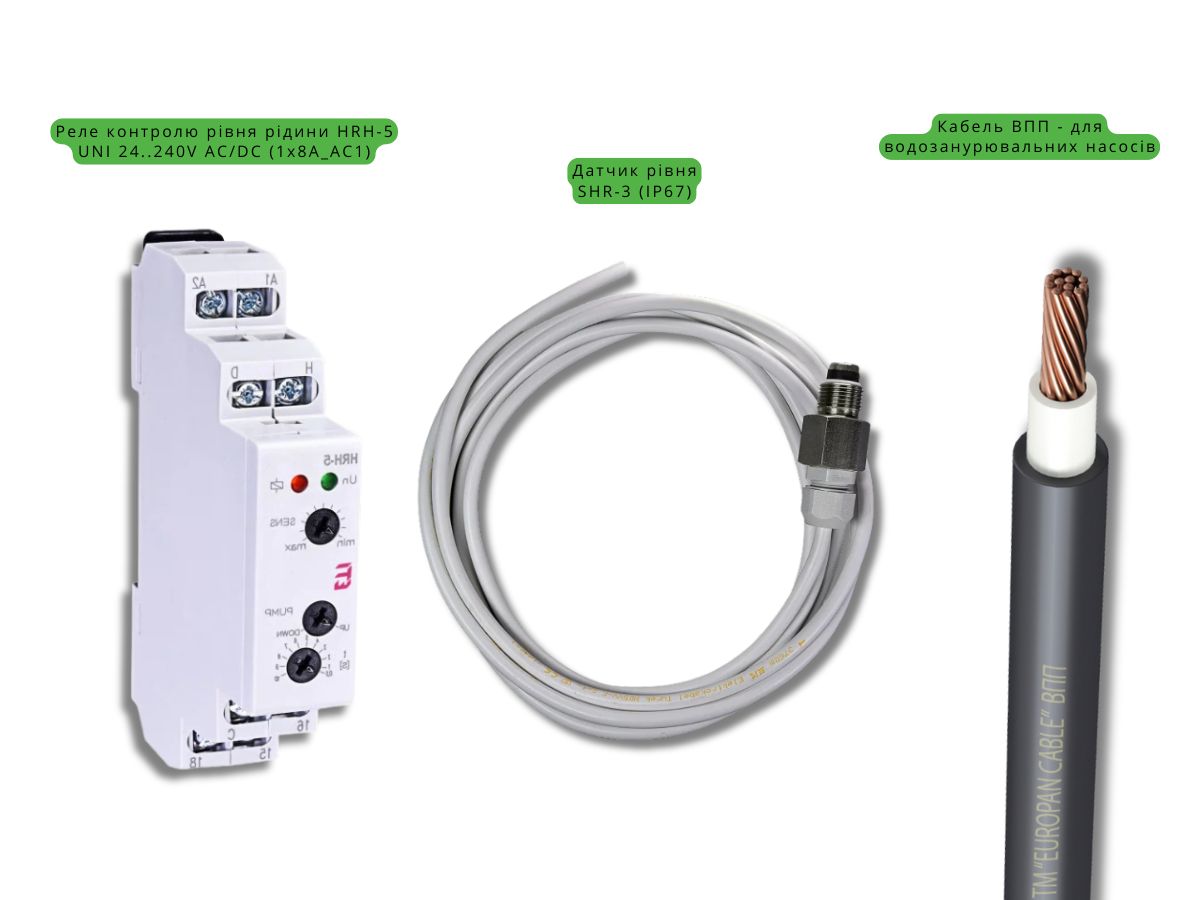

Реле тиску для насоса: проста схема підключення + вибір водопогружного кабелю ВПП

Що таке реле тиску і навіщо воно потрібне

Реле тиску – це невеликий прилад, який бере на себе керування насосом. Простими словами: воно автоматично вмикає насос, коли тиск у системі впав нижче мінімального, і вимикає, коли досягнуто максимуму.

Без реле довелося б щоразу самостійно включати й вимикати насос. А з ним усе відбувається «на автопілоті» – відкрили кран, тиск впав → насос включився, набрав потрібне значення → насос зупинився. Зручно і безпечно.

Де реле тиску обов’язкове

• ✅ Свердловина чи колодязь із насосом.


• ✅ Станція з гідроакумулятором.


• ✅ Системи автоматичного поливу.



Тобто скрізь, де насос працює постійно і має підтримувати стабільний тиск.

Необхідні компоненти та інструменти

Щоб система працювала правильно, крім самого реле, потрібні ще:

• гідроакумулятор;


• манометр;


• п’ятиходовий фітинг;


• зворотний клапан;


• автоматичний вимикач (тип C), ПЗВ/дифавтомат 30 мА;


• надійне заземлення (PE);


• водопогружний кабель ВПП;


• герметичні муфти IP68 (якщо є з’єднання);


• хомути чи монтажна стрічка.

Схеми підключення реле тиску

1-фазний насос 220 В

Все просто: реле ставиться у розрив фази між автоматом/ПЗВ та насосом.

• N (нуль) і PE (заземлення) йдуть напряму.


• На клемах реле є позначення: L-IN / L-OUT.



3-фазний насос 380 В

Тут трошки складніше. Реле не комутує напряму, а керує котушкою контактора. А вже через контактор силові лінії подаються на насос. Додатково ставлять теплове реле для захисту двигуна.

Покроковий монтаж

Гідравліка:
послідовність така → насос → зворотний клапан → п’ятиходовий фітинг (на ньому манометр + реле) → гідробак.

Електрика:
підключаємо кабель ВПП до клем реле чи контактора, перевіряємо затиски, тестуємо: при падінні тиску насос стартує, при досягненні максимуму – зупиняється.

Налаштування реле тиску: Pmin / Pmax

Для будинку зазвичай вистачає:

• Pmin ≈ 1.4–1.6 бар


• Pmax ≈ 2.8–3.0 бар


• диференціал ≈ 1.2–1.5 бар



У гідробаку повітря має бути на 0.2–0.3 бар нижче, ніж Pmin.
Регулюється все гвинтами «ΔP» (різниця) і «P» (максимум).

Кабель водопогружний ВПП для насосів

Окремо варто зупинитись на кабелі ВПП, бо від нього залежить безпека.

Вимоги:

• мідні жили;


• плоска форма для зручності монтажу;


• водостійка ПВХ-ізоляція;


• придатність для постійного занурення;


• стійкість до температури й тиску.



Підбір перерізу:

• 1.5 мм² – до ~0.75 кВт, невелика довжина;


• 2.5 мм² – до ~1.5 кВт;


• далі 4/6 мм² – залежно від потужності та відстані (20–40 м і більше).



Монтаж:

• бажано без з’єднань під водою;


• якщо неминуче – тільки термоусаджувальні муфти з клеєм, IP68;


• кабель кріпиться до труби поліпропіленовими хомутами кожні 1–1.5 м.

Типові помилки і як їх уникнути

❌ Відсутність заземлення або ПЗВ.
❌ Зворотний клапан поставлений «навпаки».
❌ «Скрутки» кабелів замість герметичних муфт.
❌ Кабель занадто тонкий – втрата напруги й перегрів.
❌ Налаштування реле «на око», без манометра.

Міні-FAQ

Чек-лист перед пуском

• Перевірити маркування і затяжку клем.


• Протестувати герметичність усіх з’єднань.


• Заміряти тиск у баку.


• Перевірити, чи спрацьовує захист (автомат/ПЗВ).

Реле тиску – це серце автоматичної системи водопостачання. Воно продовжує життя насоса і робить користування водою зручним. А кабель ВПП – це ваша безпека під водою: він має витримати і навантаження, і вологу, і час.

Не економте на дрібницях – беріть правильні комплектуючі, а краще замовляйте все відразу у перевірених постачальників.
