Вступ

Підключення занурювального насоса — це не той випадок, коли можна використати будь-який кабель, який є під рукою. Робота під водою, постійний тиск, волога та механічні навантаження вимагають спеціального проводу, розрахованого саме на такі умови.

Одним із найпоширеніших рішень для таких задач є кабель ВПП. Він використовується для підключення насосів у свердловинах, колодязях, фонтанах, басейнах, дренажних системах та інших об'єктах, де обладнання працює безпосередньо у воді.

У цій статті розглянемо, що таке кабель ВПП, які його характеристики, як правильно вибрати потрібний переріз і на що звернути увагу під час монтажу.

Що таке кабель ВПП та як він влаштований?

Розшифровка абревіатури

ВПП — це водопогружний провід, призначений для передачі електроенергії до обладнання, яке працює у воді.

Його застосовують для живлення занурювальних електродвигунів та насосів при номінальній змінній напрузі до 660 В частотою 50 Гц. Провід розрахований на тривалу експлуатацію у воді під тиском до 7,09×10⁶ Па, що дозволяє використовувати його навіть у глибоких артезіанських свердловинах.

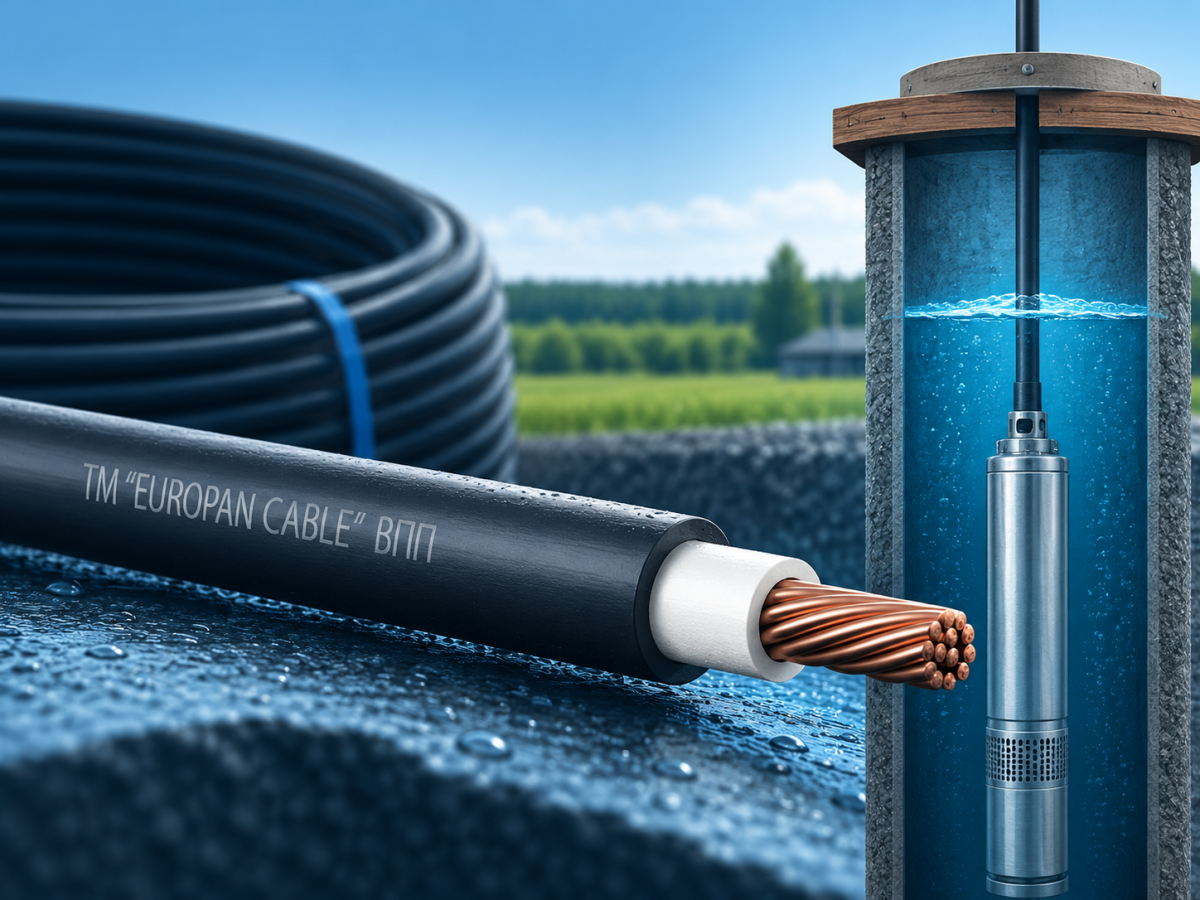

Конструктивні особливості

Надійність ВПП забезпечується його продуманою конструкцією.

Основу становить багатодротяна мідна жила 2 класу гнучкості відповідно до ДСТУ EN 60228. Така конструкція робить провід більш гнучким та стійким до механічних навантажень.

Площа перерізу жил може становити від 1,5 до 70 мм², що дозволяє використовувати ВПП як для невеликих побутових насосів, так і для потужного промислового обладнання.

Ізоляція жил та зовнішня оболонка виконані зі світлостабілізованого поліетилену.

Саме поліетилен забезпечує одразу кілька важливих переваг:

• ефективний захист від проникнення води;
• високу стійкість до механічних пошкоджень;
• еластичність;
• стійкість до розривів;
• стійкість до впливу масел та дизельного палива;
• довговічність навіть при тривалій роботі у складних умовах.

Сфера застосування

Кабель ВПП використовується практично всюди, де електрообладнання працює під водою або в умовах постійної вологості.

Найчастіше його застосовують для:

• підключення занурювальних насосів;
• артезіанських свердловин;
• колодязів;
• фонтанів;
• басейнів;
• дренажних систем;
• резервуарів із водою;
• шахт;
• насосних станцій;
• будівництва дамб і гідротехнічних споруд;
• морських портів і причалів;
• бурильного обладнання.

Також ВПП широко використовується під час будівництва систем питного водопостачання, оскільки матеріали кабелю добре працюють у середовищі з постійним контактом із водою.

Технічні характеристики: на що звернути увагу

Перш ніж купувати кабель, варто звернути увагу на його основні технічні параметри.

Основні характеристики ВПП:

• робоча напруга — до 660 В;
• частота мережі — 50 Гц;
• температура експлуатації — від -40°C до +80°C;
• допустима температура нагрівання жил — до +70°C;
• температура монтажу — не нижче -15°C;
• мінімальний радіус вигину — 10 зовнішніх діаметрів кабелю;
• строк служби — не менше 6 років;
• гарантія виробника — 2 роки.

Саме ці параметри визначають довговічність роботи проводу та безпечну експлуатацію насосного обладнання.

Переваги та недоліки кабелю ВПП

Кабель ВПП заслужено вважається одним із найкращих рішень для занурювальних насосів.

Основні переваги

✔ Повна стійкість до тривалого перебування у воді.

✔ Висока механічна міцність.

✔ Гнучка багатодротяна мідна жила.

✔ Стійкість до масел, дизельного палива та агресивного середовища.

✔ Робота при низьких та високих температурах.

✔ Простий монтаж.

✔ Тривалий строк експлуатації.

Можливі недоліки

Фактично єдиним нюансом можна назвати необхідність правильно підібрати переріз. Якщо він буде недостатнім, можливі втрати напруги, перегрів кабелю та нестабільна робота насоса.

Саме тому вибору перерізу слід приділити особливу увагу.

Як правильно вибрати переріз кабелю ВПП?

Це одне з найпоширеніших питань серед покупців.

Не існує універсального варіанту "для всіх". Переріз залежить від кількох факторів:

• потужності насоса;
• довжини кабельної лінії;
• робочого струму;
• допустимого падіння напруги;
• умов експлуатації.

Чим більша потужність обладнання або довший кабель, тим більший переріз необхідно використовувати.

Наприклад, для невеликих побутових насосів часто достатньо 1,5–2,5 мм², тоді як для потужних промислових насосів можуть застосовуватись проводи перерізом 16, 25, 35 мм² і більше.

Якщо є сумніви щодо вибору, краще звернутися до спеціалістів. Неправильно підібраний кабель може значно скоротити строк служби насосного обладнання.

Особливості монтажу та підключення

Навіть якісний кабель не забезпечить надійну роботу, якщо монтаж виконаний із порушеннями.

Під час встановлення рекомендується дотримуватись кількох простих правил.

• Не допускати надмірного натягу кабелю.
• Дотримуватися мінімального радіуса вигину.
• Не пошкоджувати зовнішню оболонку під час монтажу.
• Використовувати якісні герметичні з'єднання.
• Захищати місця підключення від проникнення вологи.
• Перед запуском перевірити цілісність ізоляції.

Якщо монтаж виконується взимку при температурі нижче -15°C, кабель рекомендується попередньо прогріти, щоб уникнути пошкодження поліетиленової оболонки.

Дотримання цих рекомендацій дозволяє значно продовжити строк служби як самого кабелю, так і насосного обладнання.

Висновок

Кабель ВПП — це спеціалізований водопогружний провід, створений для роботи у найскладніших умовах. Завдяки мідним жилам, подвійній ізоляції зі світлостабілізованого поліетилену, високій гнучкості та стійкості до вологи він чудово підходить для підключення занурювальних насосів, електродвигунів, свердловинного обладнання, фонтанів, басейнів і дренажних систем.

У каталозі Карат ЛТД представлений якісні силові кабелі, в тому числі і кабель ВПП виробництва Київського кабельного заводу «ЄВРОПАН» — українського виробника, продукція якого відповідає чинним вимогам законодавства та має всі необхідні сертифікати якості. Якщо вам потрібна допомога з вибором перерізу або консультація щодо підключення, фахівці Карат ЛТД допоможуть підібрати оптимальне рішення саме під ваше обладнання та умови експлуатації.

Правильно підібраний кабель — це не лише стабільна робота насоса, а й безпечна та довговічна експлуатація всієї системи водопостачання.
