Аварійні відключення світла, нестабільність енергосистеми та повторні пуски електропостачання часто супроводжуються різкими підвищеннями або просіданнями вольтажу. Подібні стрибки напруги — головна причина виходу з ладу імпульсних блоків живлення, компресорів холодильників та чутливої електроніки.
Для запобігання пошкодженню обладнання використовують реле контролю напруги. Пристрій безперервно моніторить параметри мережі й миттєво відключає навантаження, якщо вольтаж виходить за безпечні межі, а після стабілізації — автоматично відновлює живлення.
У цьому розділі каталогу представлені реле напруги Schneider Electric — професійні захисні модулі від світового лідера в галузі енергоменеджменту.
Залежно від місця встановлення, типу мережі та завдань об'єкта, модулі захисту поділяються на кілька категорій.

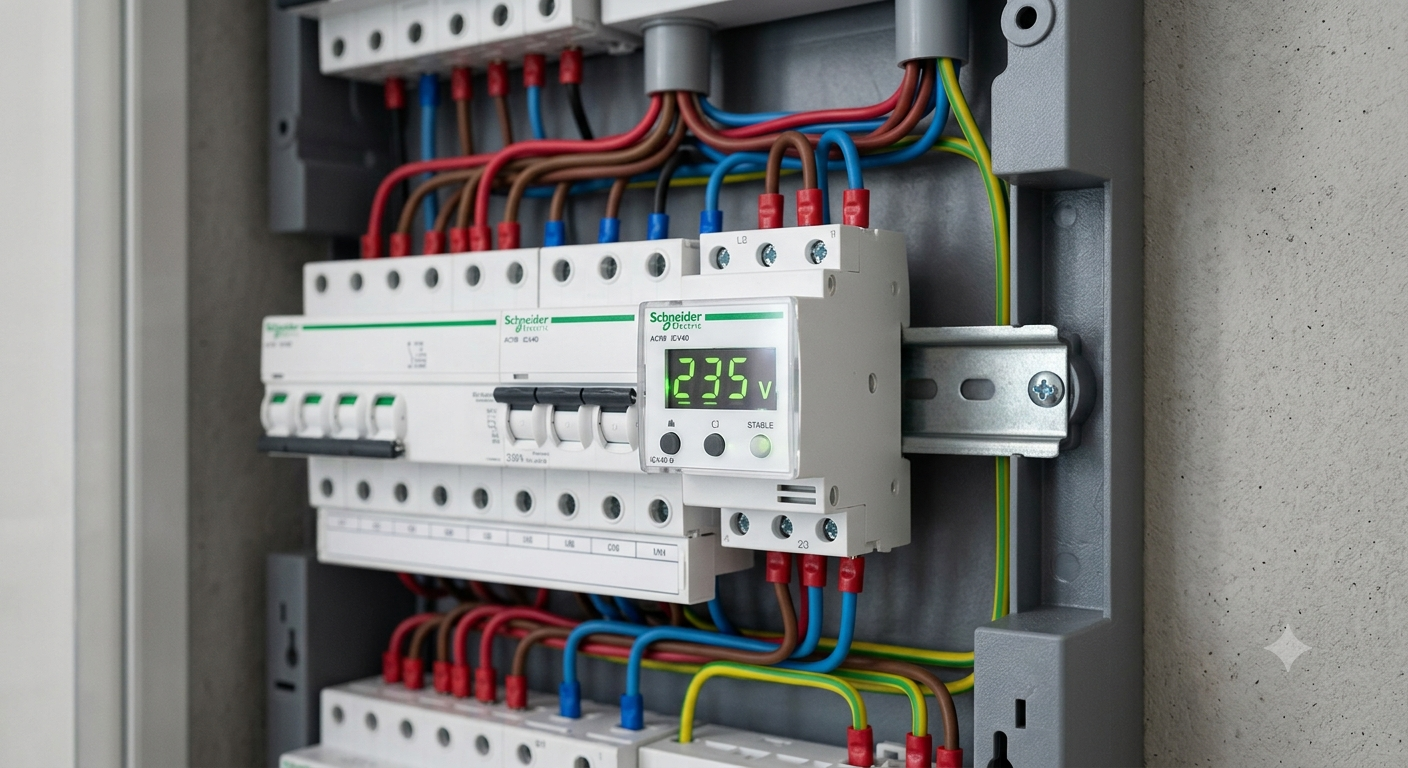

Модульні реле на щиток (на DIN-рейку): Універсальні пристрої, які монтуються безпосередньо у розподільчий щит квартири, будинку чи офісу. Вони захищають усю розеточну групу або цілий об'єкт відразу.
Реле напруги в розетку Шнайдер (перехідники): Компактні рішення для індивідуального захисту одного конкретного приладу (наприклад, холодильника чи пральної машини). Вони не вимагають втручання в щиток чи монтажних робіт — достатньо ввімкнути модуль у розетку, а прилад — у сам пристрій.
Однофазні пристрої (230 В): Найпоширеніший варіант для стандартних квартир та невеликих приватних будинків.
Трифазне реле напруги Шнайдер (400 В): Призначене для захисту трифазних вводів у приватних будинках, майстернях або на виробництві. Воно моніторить стан усіх трьох фаз, відстежує асиметрію, обрив нуля та зміну послідовності фаз, запобігаючи згоранню трифазних електродвигунів та насосів.
Щоб захист працював коректно й не перегрівався, важливо підібрати модуль із правильними технічними параметрами.
Що означає: Максимальний струм, який силове контакти реле можуть пропускати протягом тривалого часу без перегріву.
На що впливає: На довговічність пристрою та пожежну безпеку електрощита.
Який варіант вибрати:
Реле напруги Шнайдер 16А: Розраховане на навантаження до 3.5 кВт. Підходить для захисту окремих ліній (наприклад, тільки розеток спальні або кондиціонера), а також для розеткових моделей.
Реле напруги Шнайдер 25А – 32А: Розраховане на 5.5–7 кВт. Оптимальне для невеликих однокімнатних квартир із помірним споживанням.
Реле напруги Шнайдер 40А: Потужність до 8.8 кВт. Стандартний вибір для більшості міських квартир із вхідним автоматом на 25–32А.
Реле напруги Шнайдер 63А: Для навантаження до 13.8 кВт. Застосовується у приватних будинках та великих квартирах із високим рівнем енергоспоживання.
Порада фахівця: Завжди обирайте номінал реле із запасом у 20–30% відносно вхідного ввідного автомата. Якщо ваш ввідний автомат розрахований на 32А, краще встановлювати реле напруги 40 ампер Шнайдер. Це запобіжить зносу контактів під час пікових навантажень.
Що означає: Час, за який пристрій розмикає коло при стрибку вольтажу (зазвичай мілісекунди), та пауза перед подачею струму після відновлення мережі.
На що впливає: Швидкість відключення рятує чутливу плату керування, а затримка ввімкнення (від 5 до 600 секунд) захищає компресори холодильників та кондиціонерів від гідроудару охолоджувального агента.
Який варіант вибрати: Для побутової техніки з компресорами встановлюють затримку повторного пуску не менше 180–300 секунд. Для освітлення та комп'ютерів достатньо 5–10 секунд.
Міська квартира зі стандартним щитком:
Рішення: Однофазне реле напруги 35А–40А на DIN-рейку. Забезпечує комплексний захист усіх побутових приладів в оселі.
Приватний будинок із трифазним вводом (380 В):
Рішення:Реле напруги 3 фази Шнайдер для захисту трифазного обладнання (насоси, котли) або три окремі однофазні реле (по одному на кожну фазу), якщо у будинку немає трифазних споживачів.
Орендоване житло або окремий прилад:
Рішення:Реле напруги в розетку Шнайдер. Не потребує монтажних робіт, швидко підключається та легко перевозиться на нове місце.
Вартість захисного пристрою формується з кількох факторів:
Тип конструкції: Модульні пристрої на DIN-рейку та розеточні адаптери відрізняються формою корпусу та силовими блоками.
Кількість фаз: Трифазні моделі мають складнішу мікропроцесорну схему, ніж однофазні, тому їхня ціна вища.
Номінальна потужність: Моделі на 63A дорожчі за версії на 16A–25A через використання масивніших срібловмісних контактних груп.
Функціонал та індикація: Наявність цифрового дисплея для відображення поточного вольтажу, налаштування меж спрацьовування та журналу аварій розширює можливості керування.
У нашому каталозі представлено сертифіковане захисне обладнання Schneider Electric з офіційною гарантією від виробника. Ви можете підібрати пристрій потрібного номіналу для квартири, приватного будинку чи комерційного об'єкта.
Ми пропонуємо:
Офіційну продукцію бренду Schneider Electric;
Професійну консультацію щодо вибору номіналу струму;
Зручні способи оплати та швидку доставку по всій Україні.
Щоб оформити замовлення, виберіть потрібну модель у каталозі або зверніться до наших спеціалістів для допомоги в підборі.
Орієнтуйтеся на номінал ввідного автомата у вашому щитку. Реле має бути на один ступінь вище за номіналом. Наприклад, якщо ввідний автомат має характеристику 25А, рекомендуємо обирати реле на 32А або 40А.
Якщо у вас є трифазні споживачі (трифазні електрокотли, верстати, насоси), необхідно ставити трифазне реле: при зникненні однієї фази воно відключить усі три. Якщо ж усі прилади в будинку однофазні (220 В), краще встановити три окремі однофазні реле: при виході з ладу однієї фази дві інші продовжуватимуть працювати.
Для побутової техніки з компресорами (холодильники, морозильні камери, кондиціонери) затримка повинна становити не менше 180–300 секунд, щоб вирівняти тиск у системі охолодження. Для інших приладів достатньо затримки в 5–10 секунд.
