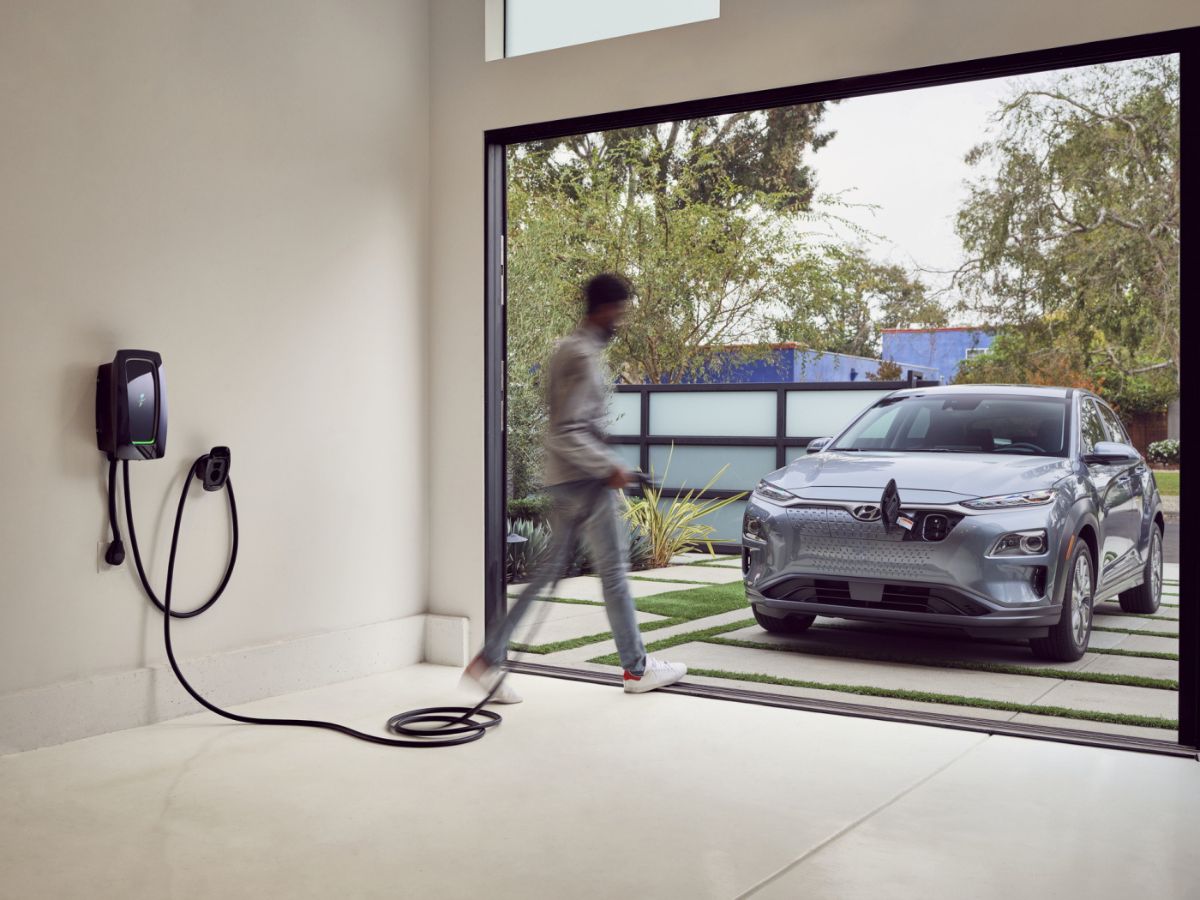

Зарядна станція для електромобіля вдома — що потрібно знати перед установкою

Якщо ви вирішили заряджати електромобіль вдома, перше питання, яке виникає — як підключити зарядну станцію правильно і безпечно.
Поставити зарядку — не те саме, що включити чайник у розетку. Потужність у десятки разів більша, і від якості монтажу залежить не лише швидкість зарядки, а й безпека будинку.

Тож розберімося: який кабель для EV зарядки вдома обрати, який потрібен перетин, чому варто вести окрему лінію, і що таке ПЗВ/ПЗІП типу A, F чи B.

Потужність зарядної станції: 3,6–22 кВт

Домашні зарядки для електромобілів умовно поділяються за потужністю:

• 3,6 кВт (16 А) — найпростіше рішення для підключення через звичайну розетку, але зарядка буде повільною (8–12 годин).


• 7,2–11 кВт (32 А, однофазна або трифазна) — оптимальний варіант для більшості приватних будинків.


• 22 кВт (трифазна) — швидка зарядка, але вимагає відповідного живлення та професійного монтажу.



Від потужності зарядки безпосередньо залежить перетин кабелю та тип захисту, тому до вибору треба підходити уважно.

Який кабель вибрати для EV зарядки вдома

Для зарядних станцій завжди використовують мідні силові кабелі. Алюміній — під забороною, бо він сильніше гріється та має вищий опір.
Найчастіше встановлюють ВВГнг-LS або NYM — надійні, негорючі, з низьким димовиділенням.

Орієнтовні параметри по перетину:

Потужність	Струм	Перетин кабелю (мідь)
3,6 кВт	16 А	2,5 мм²
7,2 кВт	32 А	6 мм²
11 кВт	3×16 А	5×6 мм²
22 кВт	3×32 А	5×10 мм²

⚡ Якщо довжина лінії перевищує 20 метрів — обов’язково збільшуйте перетин ще на 25–30%. Це зменшить втрати напруги та нагрівання.

Окрема лінія для зарядної станції — чому це обов’язково

Зарядка електромобіля має бути підключена до окремого автомата з власним кабелем від щита.
Не можна "втикати" її в існуючу розеткову групу — інакше вся проводка просто не витримає навантаження.

Рекомендовано:

• Автоматичний вимикач із номіналом, що відповідає струму зарядки.


• Окремий кабель від щита — без розгалужень.


• У разі трифазної станції — симетричне навантаження по фазах.


Також варто передбачити заземлення з опором не більше 4 Ом — це критично для безпеки користувача і коректної роботи УЗО/ПЗВ.

Захист: ПЗІП і ПЗВ для EV зарядки

Тепер найцікавіше — захист від витоку струму і перенапруги.

Зарядна станція — це електронний пристрій із вбудованою електронікою, тому вона потребує комплексного захисту:

• ПЗІП (пристрій захисту від імпульсних перенапруг) — захищає від стрибків напруги під час гроз або роботи трансформаторів.


• ПЗВ (пристрій захисного відключення) — рятує від ураження електрострумом при витоку на корпус або землю.



Який тип ПЗВ вибрати для EV

Тут потрібно бути уважним, бо не всі типи підходять для електромобілів:

Тип ПЗВ	Характеристика	Підходить для EV зарядки
Тип A	реагує на змінний та пульсуючий постійний струм	✔️ для простих станцій або з вбудованим контролем витоків
Тип F	реагує на частотні струми до 1 кГц, рекомендований для інверторних пристроїв	✔️ для більшості сучасних EV зарядок
Тип B	реагує на всі типи витоків, включно з постійними	✅ ідеальний, але найдорожчий варіант

Більшість домашніх зарядних станцій уже мають вбудований ПЗВ типу A або B. Але якщо ні — тоді ставиться окремо в щитку.

Порада: якщо ви не впевнені, який ПЗВ для EV вам потрібен — перевірте в технічному паспорті станції. Там завжди вказано тип витокового захисту.

Приклад готової схеми підключення

• Ввідний автомат 40 А


• ПЗВ типу F або B, 30 мА


• ПЗІП класу 2


• Кабель ВВГнг-LS 5×6 мм²


• Заземлення з опором ≤4 Ом


• EV зарядна станція потужністю 11 кВт



Така схема забезпечує і безпеку, і стабільну роботу навіть при тривалих навантаженнях.

Підсумуємо

Підключення зарядної станції для електромобіля вдома — справа серйозна, але не складна, якщо знати базові принципи:
✅ Обирайте правильний перетин кабелю залежно від потужності.
✅ Обов’язково ведіть окрему лінію з щита.
✅ Не забувайте про ПЗВ і ПЗІП — вони рятують техніку і життя.

А щоб бути впевненими у якості матеріалів, купуйте сертифіковану кабельно-провідникову продукцію та електротехнічні аксесуари у надійних постачальників.

На сайті KaratLTD.com.ua ви знайдете широкий вибір мідних кабелів, ПЗІП, ПЗВ та іншої електротехніки, сертифікованої за ДСТУ та EN стандартами.
