Гібридний інвертор сьогодні все частіше встановлюють не тільки разом із сонячними панелями. Його використовують як основу системи резервного живлення будинку, квартири, офісу чи невеликого бізнесу. Є електроенергія в мережі — система працює у звичайному режимі та заряджає акумулятори. Мережа зникла — навантаження переходить на АКБ. А якщо додати сонячні панелі або генератор, можливостей стає ще більше.
Але щоб усе це працювало правильно, важливо ще на старті розібратися зі схемою підключення гібридного інвертора. І тут немає однієї універсальної схеми для всіх.

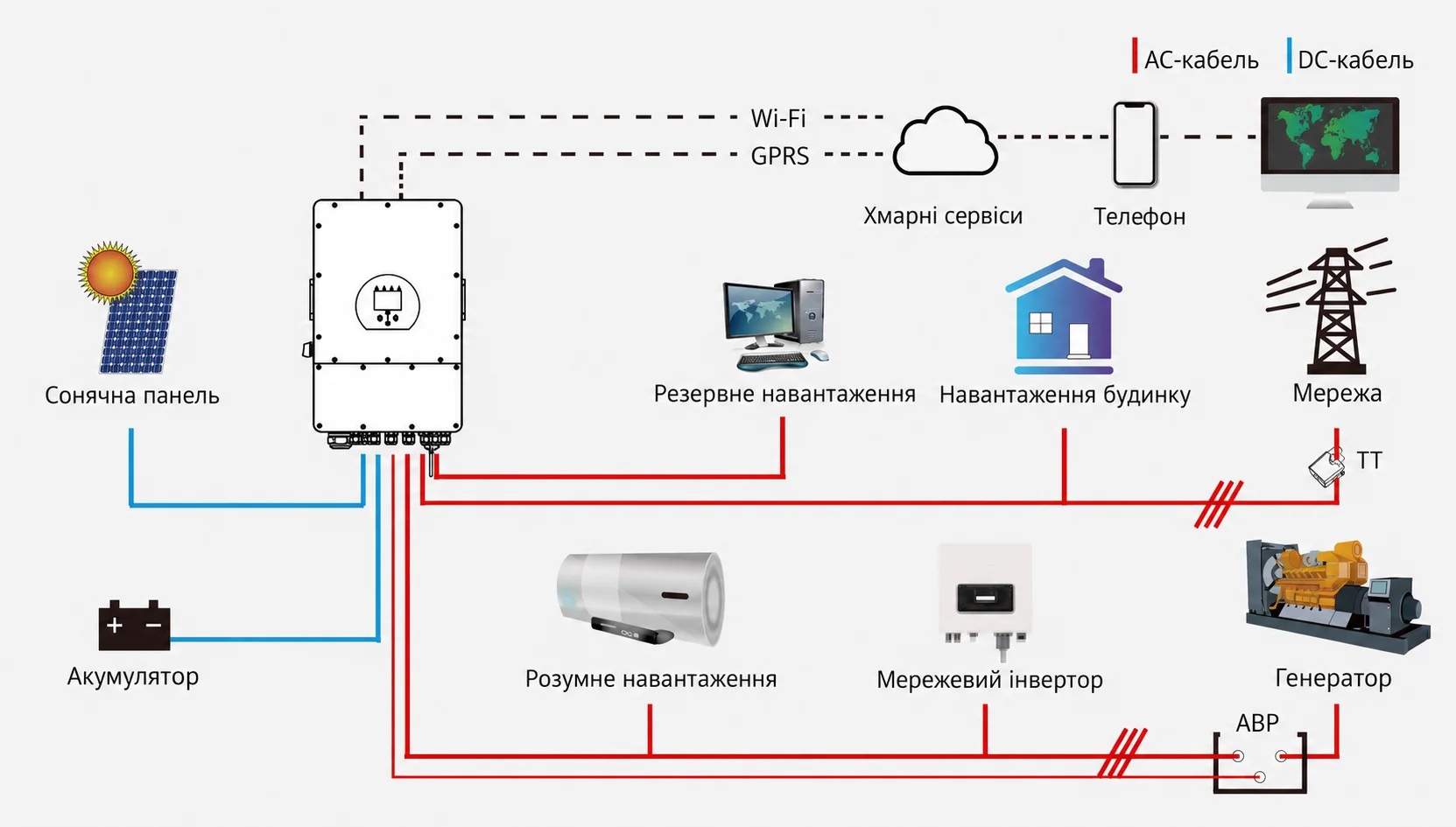

Що входить у систему з гібридним інвертором
Сам інвертор — лише центральна частина системи. Залежно від задачі до нього можуть підключатися:
- зовнішня електромережа;
- акумуляторна батарея або блок АКБ;
- резервна лінія навантаження;
- сонячні панелі;
- генератор;
- АВР;
- автомати, ПЗВ або диференційний захист;
- пристрої захисту від перенапруг;
- система заземлення.
Конкретний набір залежить від того, що саме потрібно отримати. Комусь достатньо кількох годин резервного живлення квартири, а хтось хоче максимально автономний приватний будинок із сонячними панелями та генератором.
Як працює гібридний інвертор у системі резервного живлення
Принцип досить простий. Інвертор контролює доступні джерела електроенергії та, відповідно до встановлених пріоритетів, керує живленням споживачів і заряджанням АКБ.
Наприклад, поки мережа є, будинок отримує електроенергію від неї, а батарея підтримується зарядженою. Коли мережа зникає, інвертор переходить на акумулятор. Якщо є сонячні панелі, вдень частину або все навантаження може покривати сонячна генерація.
Логіка роботи залежить від конкретної моделі інвертора та його налаштувань.

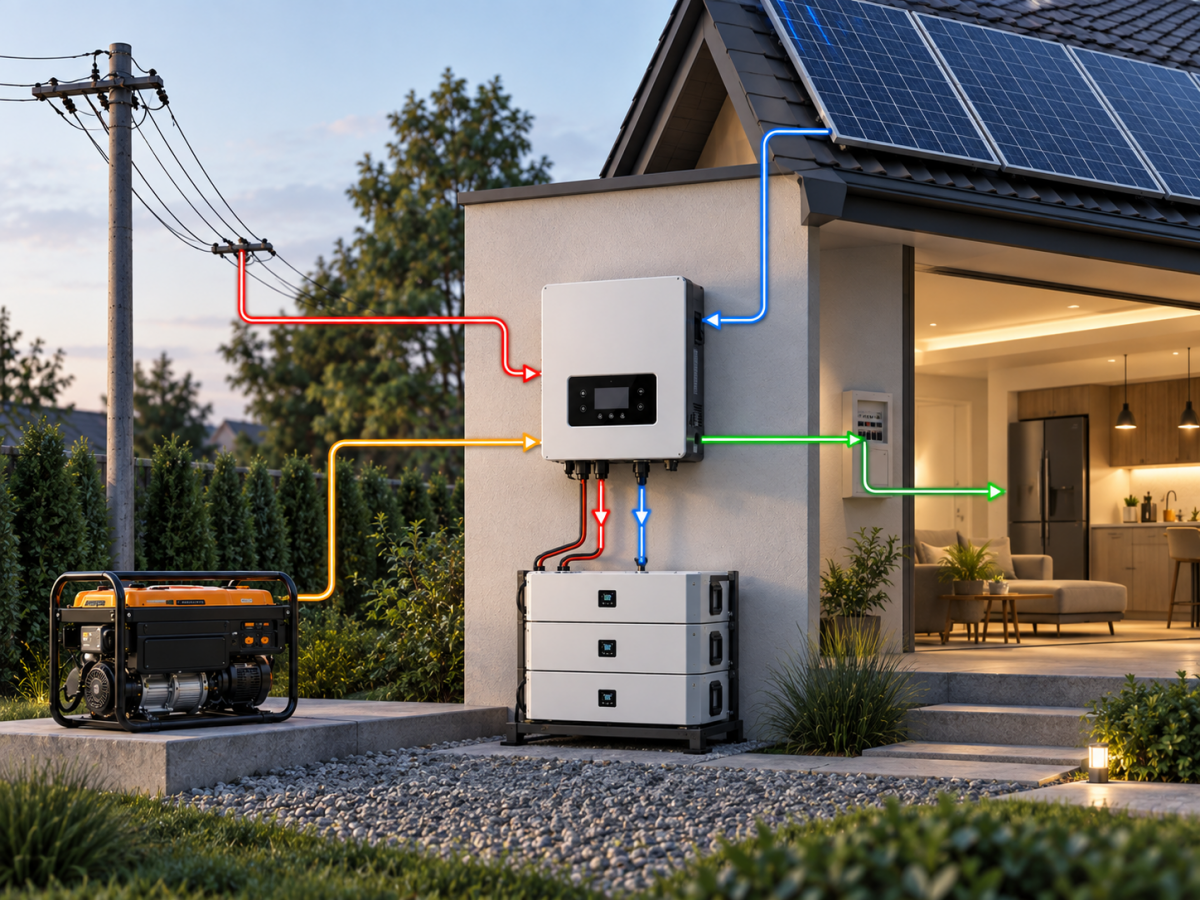

Базова схема підключення гібридного інвертора
У спрощеному вигляді система виглядає так:
Електромережа → захисна автоматика → гібридний інвертор → резервні споживачі
Окремо до інвертора підключається акумуляторна батарея, а за необхідності — сонячні панелі та генератор.
Важливо розуміти: це лише принципова схема. Реальне підключення залежить від потужності інвертора, типу мережі, параметрів АКБ, вимог виробника та електропроводки конкретного об'єкта.
Схема підключення гібридного інвертора до електромережі
Мережевий вхід інвертора підключається до електромережі через відповідну захисну автоматику. Через цей вхід пристрій може живити навантаження та заряджати батарею.
При проєктуванні потрібно враховувати максимальний струм, переріз кабелю, номінали автоматичних вимикачів, параметри самого інвертора та особливості однофазної чи трифазної мережі.
Не варто просто копіювати схему з іншого будинку. Навіть два однакові інвертори можуть потребувати різної реалізації через різну проводку і навантаження.

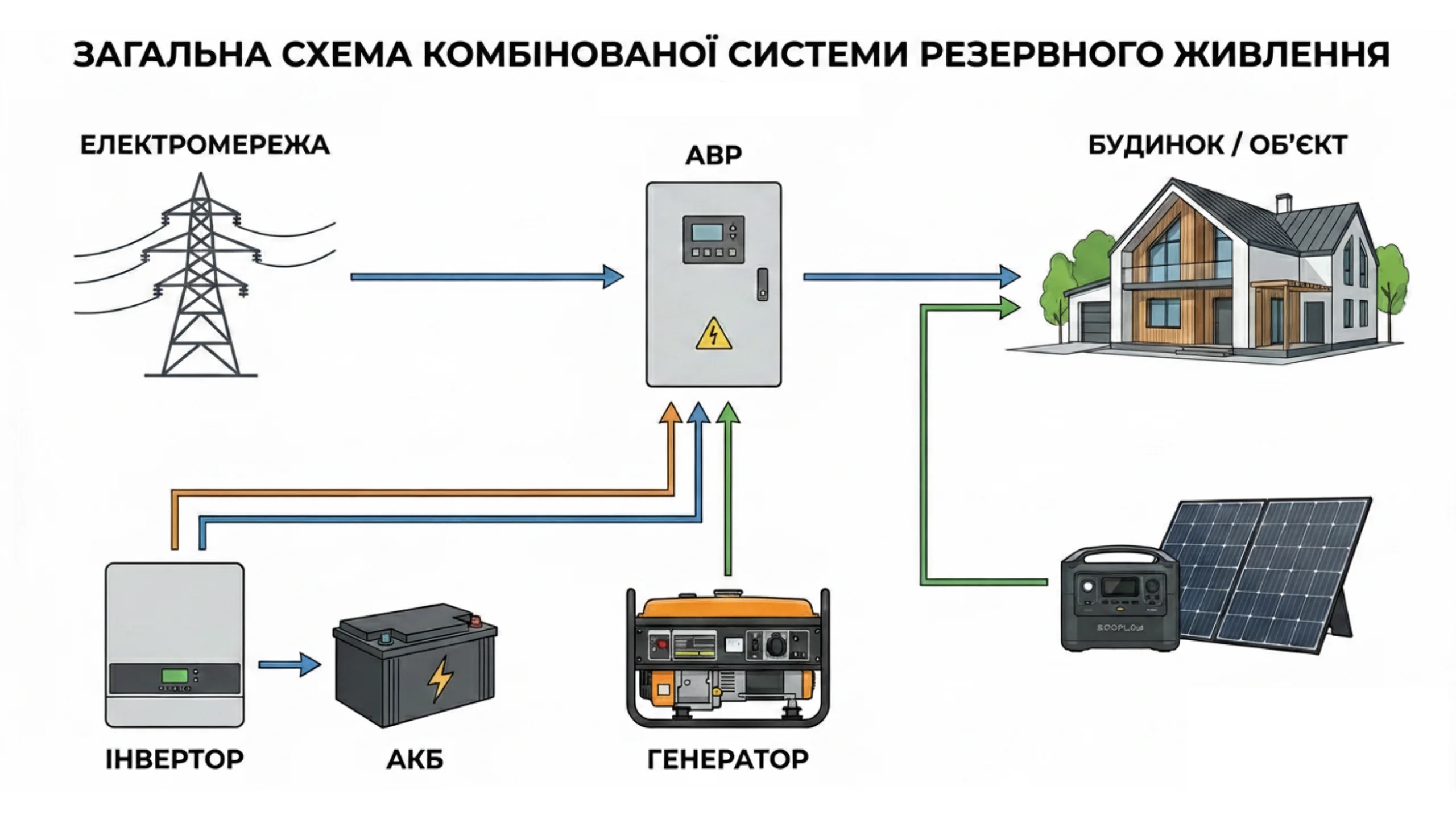

Схема підключення гібридного інвертора до будинку
У приватному будинку часто створюють окрему резервну групу. До неї підключають холодильник, освітлення, котел, роутер, насос, комп'ютер та інші важливі прилади.
Таке рішення часто практичніше, ніж намагатися резервувати буквально весь будинок. Електрокотел, бойлер, електроплита чи потужний кондиціонер можуть дуже швидко розрядити АКБ.
Тому спочатку варто визначити критичні навантаження, а вже після цього підбирати потужність інвертора та ємність батарей.
Схема підключення гібридного інвертора у квартирі
У квартирі принцип роботи той самий, але є свої нюанси. Менше місця для обладнання, обмежені можливості із заземленням, а встановлення сонячних панелей взагалі часто не розглядається.
Тут гібридний інвертор найчастіше використовують як резервне джерело живлення разом з акумулятором.
Можна виділити окремі резервні лінії або передбачити живлення певної групи споживачів. Головне — виключити небезпечну можливість подачі напруги назад у зовнішню мережу.
Як правильно підключити акумулятор до гібридного інвертора
АКБ повинна бути сумісною з інвертором за робочою напругою, допустимим струмом заряду та розряду, типом батареї й протоколом зв'язку, якщо використовується BMS.
Особливо це важливо для LiFePO4 акумуляторів. У багатьох сучасних системах інвертор і BMS обмінюються інформацією про заряд, температуру та допустимі струми.
Між батареєю та інвертором також передбачають відповідний DC-захист. А кабель підбирається з урахуванням струму та довжини лінії. На стороні АКБ струми можуть бути дуже великими, тому економити тут точно не варіант.
Схема підключення гібридного інвертора через АВР
АВР — автоматичне введення резерву — дозволяє автоматично перемикати джерела живлення.
Схематично логіка може виглядати так:
Основна мережа / резервне джерело → АВР → система живлення → споживачі.
Але конкретна архітектура залежить від можливостей інвертора. Частина моделей уже має функції автоматичного перемикання, тому окремий АВР потрібен далеко не завжди.
Перед встановленням варто перевірити документацію виробника, а не додавати АВР просто «щоб був».
Підключення генератора до гібридного інвертора: схема та особливості
Генератор може стати додатковим резервом, коли електроенергії немає довго, а заряду батарей уже недостатньо.
У сумісних моделях генератор підключають через передбачений виробником вхід або організовують окрему схему перемикання. Інвертор при цьому може використовувати генератор для живлення навантаження та заряджання АКБ.
Але важливо перевірити сумісність за напругою, частотою, потужністю та якістю вихідного сигналу генератора. Не кожен інвертор нормально працюватиме з будь-яким генератором.

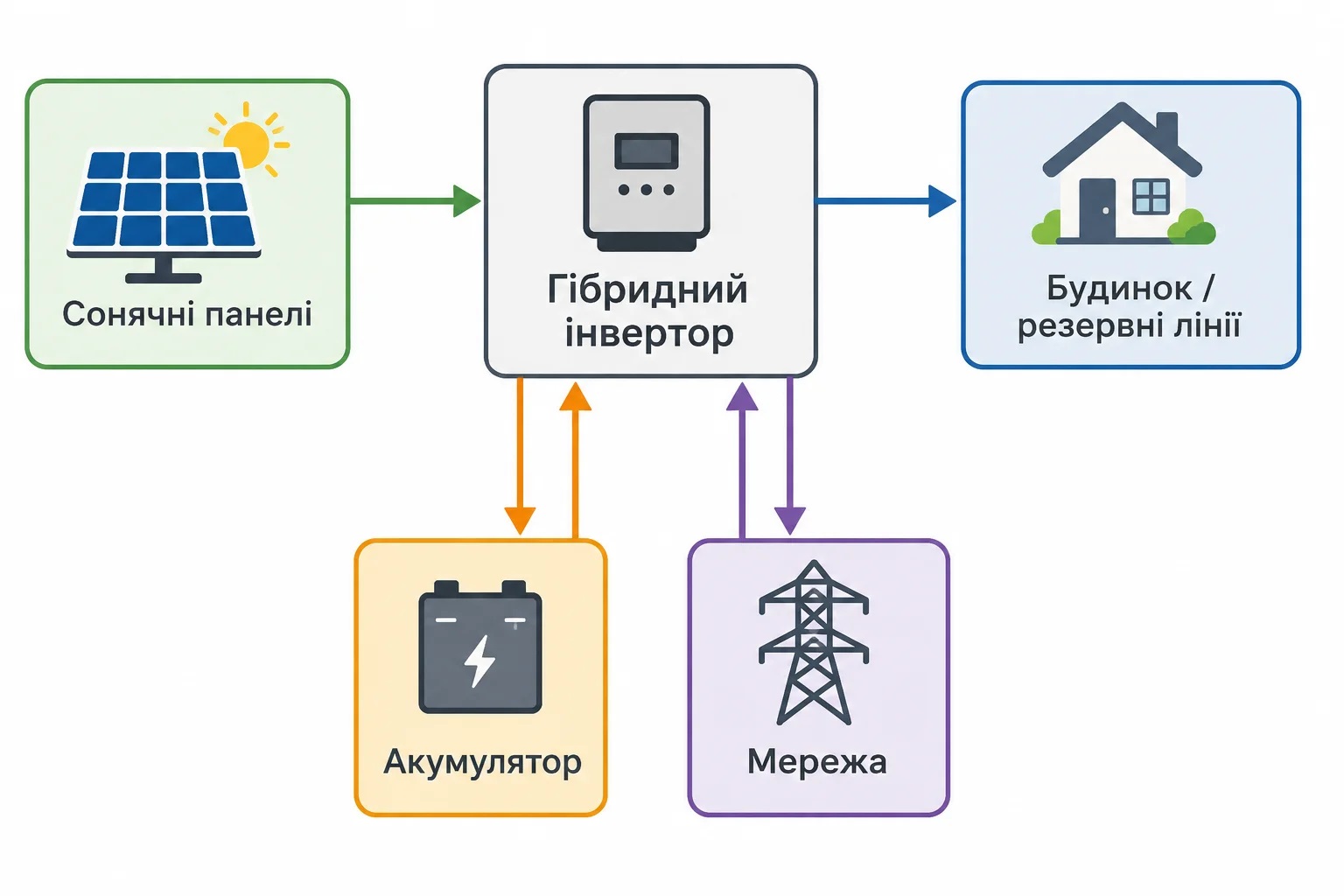

Схема підключення сонячних панелей до гібридного інвертора
Якщо інвертор обладнаний MPPT-контролером, сонячні панелі підключаються до відповідного PV-входу.
Умовно схема така:
Сонячні панелі → DC-захист → PV-вхід інвертора → АКБ / навантаження.
Кількість панелей і спосіб формування стрінгів визначаються за допустимим діапазоном MPPT, максимальною PV-напругою та струмом конкретної моделі інвертора.
Тут принцип «додамо ще одну панель» може бути поганою ідеєю. Перевищення допустимої напруги здатне пошкодити обладнання.
Схема підключення трифазного гібридного інвертора
Для будинків і комерційних об'єктів із мережею 400 В використовують трифазні інвертори або системи з кількох сумісних пристроїв.
При проєктуванні такої системи важливо правильно розподілити навантаження між фазами, врахувати допустимий дисбаланс та вимоги виробника.
Трифазна система складніша за однофазну, особливо коли до неї додаються генератор, сонячні панелі та резервні групи. Тому схема повинна розраховуватись саме під конкретний об'єкт.
Заземлення та захист системи з гібридним інвертором
Навіть дорогий інвертор не замінює нормальний електрозахист.
У системі можуть використовуватися автоматичні вимикачі, диференційний захист, запобіжники, DC-вимикачі, ПЗІП та інші пристрої. Окрема увага — заземленню та коректній роботі нейтралі в різних режимах.
Особливо важливо враховувати, як поводиться система після зникнення зовнішньої мережі. Це впливає не тільки на роботу обладнання, а й на електробезпеку.
Типові помилки при підключенні гібридного інвертора
Одна з найчастіших помилок — вибір схеми без урахування реального навантаження. Інвертор купили на 5 кВт і автоматично вважають, що тепер можна користуватися всією технікою як завжди. Але потужність інвертора та запас енергії в батареї — зовсім різні речі.
Також проблеми виникають через неправильно підібраний кабель, відсутність необхідного захисту, несумісність АКБ та інвертора, неправильні параметри PV-стрінгів або некоректне підключення генератора.
І ще одна серйозна помилка — самостійно змінювати щит без розуміння, як взаємодіють мережа, резерв і захисна автоматика.
Яку схему підключення гібридного інвертора обрати для будинку або квартири
Для квартири зазвичай достатньо системи мережа + інвертор + АКБ + резервна група споживачів.
Для приватного будинку можна додати сонячні панелі. А якщо відключення бувають довгими — передбачити ще й генератор.
Головне питання навіть не «який інвертор купити», а що саме система повинна живити і скільки часу. Від цього вже залежить потужність обладнання, ємність АКБ та вся схема.
Висновок: як безпечно підключити гібридний інвертор
Правильна схема підключення гібридного інвертора починається не з кабелів, а з розрахунку. Потрібно визначити навантаження, бажаний час автономної роботи, доступні джерела енергії та можливості існуючої електромережі.
Після цього підбираються інвертор, акумулятори, автоматика, кабелі та додаткове обладнання.
У Карат ЛТД можна підібрати обладнання для систем резервного та автономного живлення: гібридні інвертори, акумулятори, захисну автоматику, кабельно-провідникову продукцію та комплектуючі.
А саме підключення до мережі 230/400 В краще довіряти кваліфікованому електрику. Тут правильно складена схема — це не тільки про те, щоб система працювала. В першу чергу, це про безпеку.
