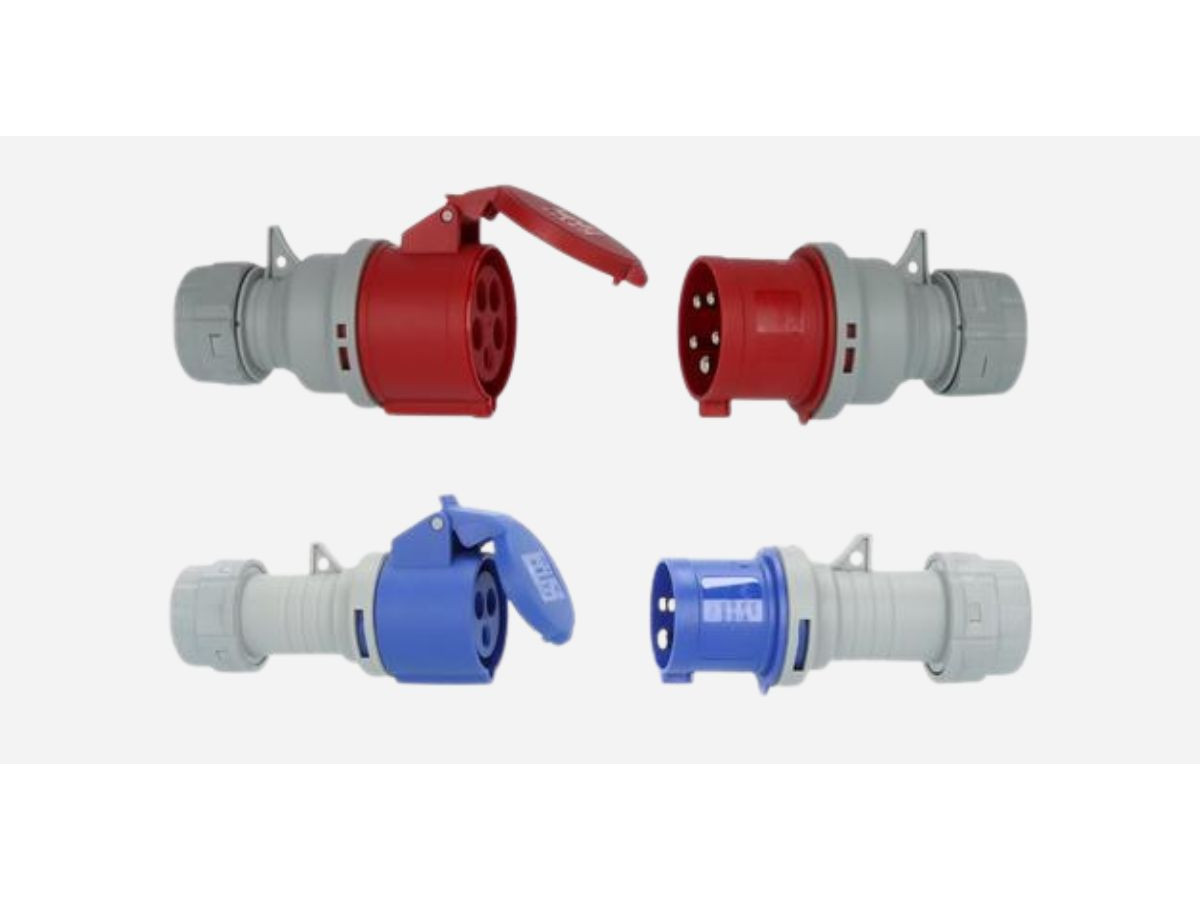

Підбір силових розеток 16/32 А та CEE (сині/червоні) для гаража і майстерні

Часто у гаражі чи майстерні ми підключаємо не тільки дриль і лампочку. Є компресор, зварювальний апарат, деревообробний верстат, а іноді навіть зарядний пристрій для авто. І от тоді звичайна побутова розетка 220 В вже не витягує. Починає грітись, плавитись, вибиває автомат. Тому тут приходять на допомогу силові розетки CEE.

Чим вони кращі? По-перше, це безпека: контакти розраховані на великі струми, корпус витримує удари, пил і вологу. По-друге, ресурс: така розетка може працювати роками під навантаженням без перегрівів. По-третє, стандарти: все за IEC 60309, тобто під будь-який апарат знайдете сумісну вилку.

Маркування та стандарти силових розеток і вилок

Силові роз’єми позначають як CEE (від міжнародного стандарту IEC 60309). Вони бувають:

Сині – для однофазної мережі 230 В.
Червоні – для трифазної мережі 400 В.

Ще одна відмінність – номінальний струм: 16 А або 32 А. Тут все просто:

16 А – для середніх інструментів (зварка до 3–4 кВт, компресор, зарядка).
32 А – для потужних верстатів, довготривалої роботи або «на виріст».

Розрахунок навантаження силових роз’ємів

Є прості формули:

Однофазна мережа: P = U × I. Тобто при 230 В і 16 А отримуємо близько 3,6 кВт.
Трифазна мережа: P ≈ √3 × U × I. При 400 В і 16 А це вже десь 11 кВт.

Типові споживачі:

компресор 2–3 кВт;
зварювальний апарат 3–6 кВт;
деревообробний верстат 5–10 кВт;
зарядний пристрій для електроавто – від 3,5 до 7 кВт.

Завжди беріть запас по струму 20–30 %, бо пускові струми бувають значно більші.

Вибір між 16 А і 32 А

Якщо у вас звичайний гараж і максимум – це зварювальний апарат чи компресор, вистачить 16 А.
Якщо це невелика майстерня з кількома верстатами, де інструмент працює довго – беріть 32 А.
Якщо плануєте розвиток (купівля більш потужного обладнання) – краще одразу 32 А.

Однофазна (синя) vs трифазна (червона)

230 В (синя) – вистачає для більшості побутових і напівпрофесійних приладів.
400 В (червона) – потрібна для потужних верстатів, зварки на виробництві, коли треба рівномірно розподілити навантаження по фазах.

Для майстерні часто ставлять кілька червоних розеток, щоб балансувати фази і не навантажувати одну лінію.

Ступінь захисту та виконання

CEE-розетки бувають різні:

IP44 – базовий захист від пилу та бризків, підходить для сухих приміщень.
IP67 – повний захист, можна ставити на вулиці чи у вологих зонах.

По монтажу: настінні, вбудовані, переносні. Є з кришкою, кутові, прямі. Обов’язково звертайте увагу на якість контактів та матеріал корпусу – дешевий пластик може крихтіти від ударів.

Кабель і захист лінії

Для 16 А розетки потрібен кабель 3×2,5 мм² (синя) чи 5×2,5 мм² (червона).
Для 32 А – відповідно 3×6 мм² або 5×6 мм².

Захист:

Автомат або RCBO з характеристикою C чи D.
ПЗВ 30 мА – обов’язково для безпеки.
Лінія має бути окремою від щита з надійним заземленням.

Підключення та монтаж

Монтаж має робити тільки кваліфікований електрик. Але загальні правила прості:

правильно затягуйте клеми, не допускайте «соплів»;
маркуйте проводи;
ставте розетку на висоті 0,5–1,5 м від підлоги, уникайте місць, де може потрапляти вода чи удари;
після монтажу – перевірка тестером, підпис таблички з номіналом.
