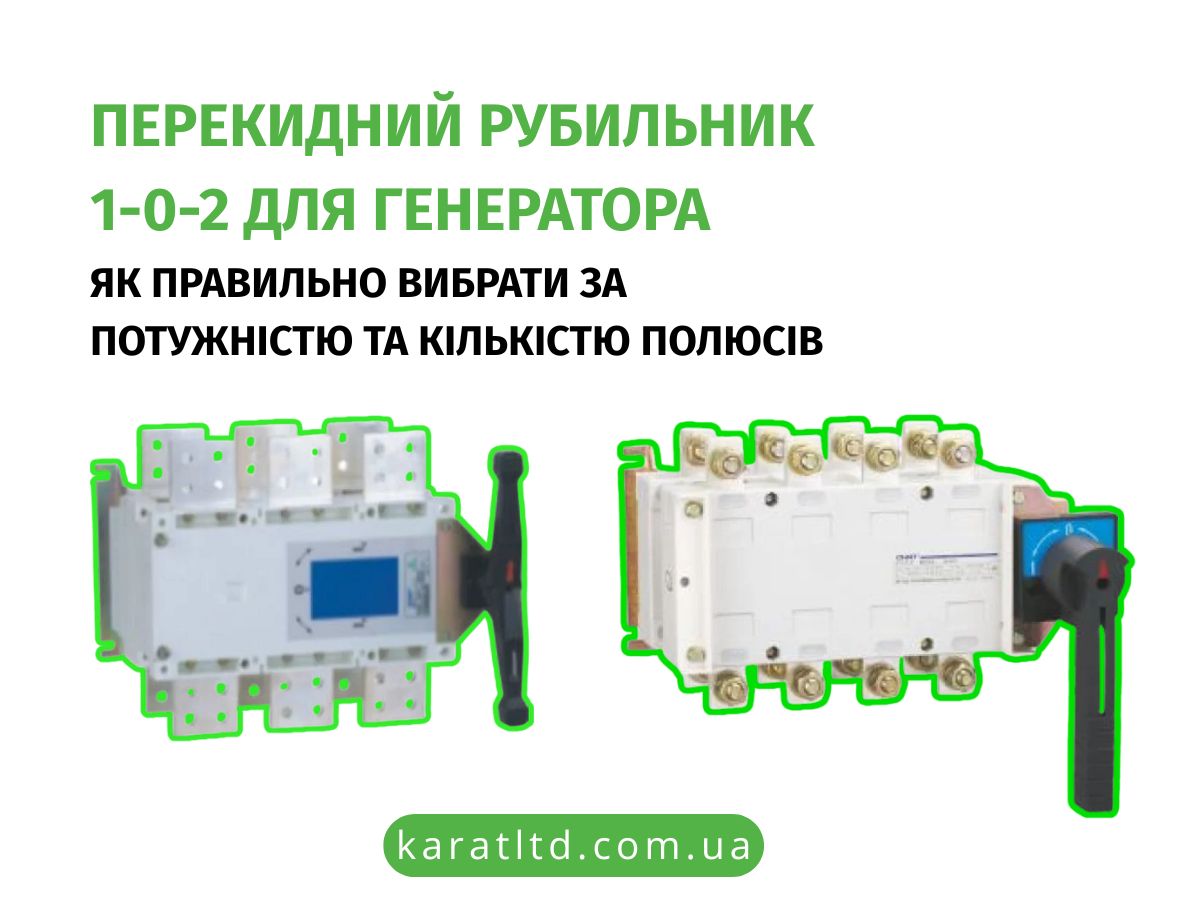

Перекидний рубильник 1-0-2 для генератора — як вибрати за потужністю та полюсами

Коли в будинку з’являється генератор — це, з одного боку, комфорт і спокій, а з іншого — відповідальність за безпеку підключення. Адже перемикати живлення між мережею і генератором “напряму” — заборонено. Саме тому існує перекидний рубильник 1-0-2. Простий, надійний і безпечний спосіб уникнути “зустрічі” фаз.

Що таке перекидний рубильник і чому саме 1-0-2

Перекидний рубильник — це механічний перемикач, який дозволяє обрати, звідки живитиметься будинок:
1 — від мережі,
0 — усе вимкнено,
2 — від генератора.

Так ви контролюєте, яке джерело подає напругу, і виключаєте можливість «підживлення» мережі від генератора — це заборонено і небезпечно.

1-0-2 — означає три положення важеля. Це класична схема для побутового та промислового використання.

Якщо генератор використовують рідко — достатньо ручного перемикання.
Якщо потрібно, щоб живлення не переривалось (сервери, котельні, медзаклади) — краще поставити АВР (автоматичне введення резерву).

Види і конструкція — ручний, з механічним блокуванням, АВР

Ручні рубильники — найпростіші та найдешевші. Ви самі фізично переводите важіль у потрібне положення. Це повний контроль і мінімальна вартість.

З механічним блокуванням — мають фіксацію, щоб випадково не перемкнути. Підходять для побутових щитів.

АВР/ATS (Automatic Transfer Switch) — автоматичне перемикання між джерелами. Система сама відстежує, коли пропала напруга від мережі, і миттєво підключає генератор.

Важливо: усі контакти мають бути взаємоблоковані, щоб фізично виключити одночасне з’єднання мережі та генератора. Це норма безпеки!

Як розрахувати номінальний струм (з формулою)

Перед вибором потрібно зрозуміти, який струм витримуватиме ваш рубильник.
Базова формула:

Для однофазного генератора:
I = P / (U × cosφ)
де P — потужність у Вт, U = 230 В, cosφ ≈ 0.9

Для трифазного:
I = P / (√3 × Uл × cosφ)
де Uл = 400 В

Завжди беріть запас +20–30% на пускові струми.

Приклади:

• 1-ф генератор 5 кВт → I = 5000 / (230×0.9) ≈ 24 А → рубильник не менше 32 А


• 3-ф генератор 12 кВт → I = 12000 / (1.732×400×0.9) ≈ 19 А → рубильник 25–32 А

Кількість полюсів: 1P / 2P / 3P / 4P — що вибрати

✅ Для однофазного генератора — обов’язково 2P (розрив фази і нуля). Це гарантує повне від’єднання від мережі.

✅ Для трифазного — 3P або 4P.
4-полюсний має розрив нейтралі — це важливо у приватних мережах, де нейтраль може “плавати”.

Порада: якщо не впевнені у типі підключення, краще брати 4P — він універсальніший і безпечніший.

Схеми підключення: Мережа — 0 — Генератор

Принцип простий:
джерело (мережа або генератор) → перекидний рубильник → навантаження (будинок).

Обов’язково передбачити:

• окремий ввід від генератора;


• заземлення і шину РЕ;


• встановлення автоматів і ПЗВ перед або після рубильника (залежно від схеми).



Для зручності — наклейте поруч табличку з положеннями «1 — Мережа», «0 — Вимкнено», «2 — Генератор». Це допоможе і вам, і домочадцям не розгубитися.

Ступінь захисту й монтаж

• Для монтажу всередині щита підійде IP30–40.


• Для вуличних умов — мінімум IP54, а краще IP65.



Кріплення — DIN-рейка або гвинтове. Перетин кабелів — згідно струму.
Перевіряйте затягування клем хоча б раз на пів року: від вібрації з часом може послабитись контакт.

Типові помилки й як їх уникнути

 Заниження номінального струму — рубильник гріється або підгорає.
Не розірвана нейтраль — ризик “паразитного” живлення.
Відсутнє блокування — можливе одночасне живлення з двох джерел.
Використання у вологому приміщенні без IP-захисту.

Завжди перевіряйте сертифікат і характеристики перед покупкою.

Рекомендації під добір на KaratLTD.com.ua

Для будинку 1-ф до 5–6 кВт — 2P, 32–40 A, IP≥40
Для котельні або критичних споживачів — ручний 1-0-2 або АВР
Для 3-ф систем до 12–15 кВт — 4P, 25–40 A, запас по струму

Підбирайте також супутні товари:

• [Автоматичні вимикачі]


• [ПЗВ / дифавтомати]


• [Кабель ВВГнг-LS]


• [Шини заземлення та нульові шини]


• [Ввідні щити та корпуси]
