Кабель КГТП: характеристики, розшифровка, застосування та критерії вибору

Коли обладнання потрібно регулярно переміщати, а кабель під час роботи постійно згинається, звичайні жорсткі рішення підходять далеко не завжди. У таких умовах важливими стають гнучкість, стійкість до механічних навантажень та надійна ізоляція. Саме для подібних задач використовують кабель КГТП.

Його застосовують для підключення пересувного електрообладнання, машин, механізмів та іншої техніки, де кабельна лінія не залишається нерухомою протягом усього терміну експлуатації.

Розберемося, що таке КГТП, як розшифровується його назва, які він має характеристики та на що звернути увагу перед покупкою.

Розшифровка абревіатури КГТП

Мідна жила у маркуванні кабелю не позначається;

К – кабель;

Г – гнучкий;

ТП – ізоляція жил та оболонка з термоеластопласта;

«нг» – не підтримує горіння.

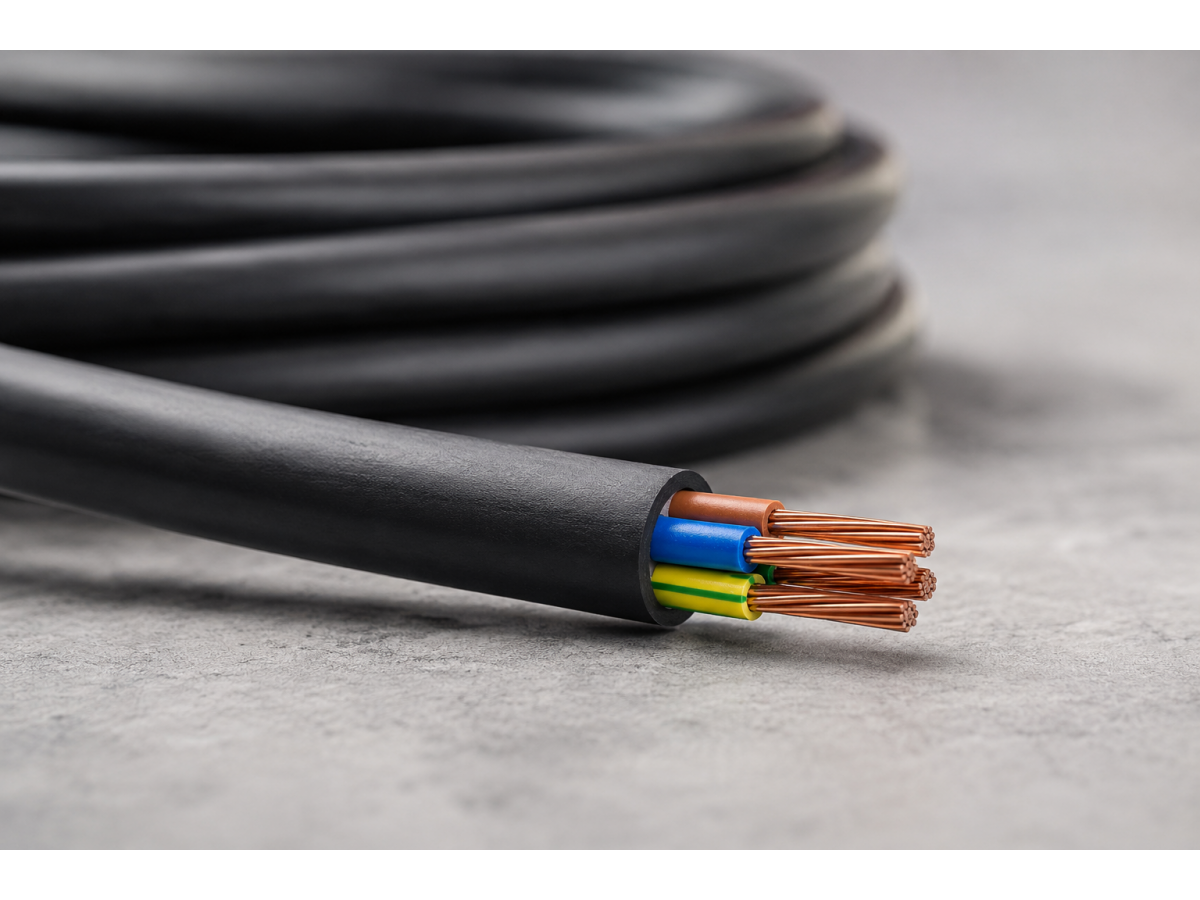

Конструкція та технічні характеристики кабелю КГТП

В основі КГТП знаходяться мідні багатодротові струмопровідні жили. Велика кількість тонких дротів замість однієї монолітної жили забезпечує необхідну гнучкість кабелю.

Кожна жила має ізоляційний шар. Ізольовані жили скручуються між собою та захищаються зовнішньою оболонкою. Використання термопластичних еластомерів допомагає поєднати гнучкість із достатньою механічною міцністю.

До основних характеристик, які потрібно перевіряти при виборі КГТП, належать:

• кількість струмопровідних жил;
• номінальний переріз жил;
• допустима робоча напруга;
• температурний діапазон експлуатації;
• мінімальний радіус вигину;
• зовнішній діаметр кабелю;
• допустиме струмове навантаження;
• стійкість оболонки до зовнішніх впливів.

Наприклад, кабель КГТП 3х2,5 має три жили номінальним перерізом 2,5 мм² кожна. Але обирати переріз лише за принципом «чим більше, тим краще» не варто. Він повинен відповідати потужності обладнання, довжині лінії, умовам прокладання та допустимому падінню напруги.

Також потрібно враховувати умови експлуатації. Кабель для обладнання, яке працює в приміщенні, та кабель для техніки, що використовується просто неба, можуть мати різні вимоги до оболонки.

Чим КГТП відрізняється від КГ та КГВВ?

Покупці часто порівнюють КГТП, КГ та КГВВ, оскільки всі ці марки можуть використовуватися для підключення електрообладнання. Проте вважати їх повністю взаємозамінними не варто.

Класичний КГ — це гнучкий силовий кабель із багатодротовими мідними жилами, для ізоляції та оболонки якого традиційно використовують гумові матеріали.

У КГТП застосовуються термопластичні еластомери. Завдяки властивостям цих матеріалів кабель залишається гнучким та зручним для експлуатації в умовах регулярних переміщень.

КГВВ, своєю чергою, має іншу конструкцію ізоляції та оболонки — для цієї марки характерне використання ПВХ-матеріалів.

Тому питання «який кабель кращий — КГ, КГТП чи КГВВ?» не зовсім правильне. Вибір залежить від конкретних умов роботи: температури, частоти згинань, способу підключення, механічного навантаження та характеристик обладнання.

Перед заміною однієї марки іншою необхідно порівняти їхні технічні параметри та вимоги виробника обладнання.

Сфера застосування кабелю КГТП

Головне призначення КГТП — приєднання пересувних машин та електричного обладнання до електромережі.

Завдяки гнучкій конструкції кабель може використовуватися там, де під час експлуатації відбуваються переміщення, згинання або вібрації.

КГТП може застосовуватися для підключення:

• пересувного промислового обладнання;
• електричних машин і механізмів;
• будівельного обладнання;
• електроінструменту;
• зварювального та допоміжного обладнання;
• мобільних електроустановок;
• іншої техніки, яка потребує гнучкого підключення до мережі.

При цьому спосіб використання конкретного кабелю повинен відповідати його технічним характеристикам. Наприклад, якщо передбачається експлуатація на відкритому повітрі, потрібно окремо перевірити допустимий температурний діапазон, стійкість до ультрафіолету, вологи та інших зовнішніх факторів.

Як правильно вибрати та де купити кабель КГТП

Підбирати кабель тільки за кількістю жил і перерізом — поширена помилка. Щоб кабельна лінія працювала безпечно та стабільно, потрібно врахувати реальні умови експлуатації.

Перед тим як купити силовий кабель, варто визначити потужність і номінальний струм обладнання, напругу мережі, необхідну кількість жил, довжину лінії та спосіб її прокладання.

Особливу увагу потрібно приділити перерізу. Недостатній переріз може призвести до надмірного нагрівання провідників і збільшення втрат напруги. При значній довжині кабельної лінії цей фактор стає ще важливішим.

Не менш важлива якість самої продукції. Під час покупки варто перевіряти маркування, виробника, відповідність заявлених параметрів документації та походження кабелю.

У Карат ЛТД можна підібрати кабельно-провідникову продукцію для побутових, комерційних і промислових електромереж. Якщо ви не впевнені, який КГТП потрібен саме для вашого обладнання, зверніться до менеджерів — фахівці допоможуть визначити необхідну кількість жил, переріз та інші характеристики відповідно до ваших задач.
