Ящик розриву ЯР, ЯРП, ЯПР, ЯПРП: призначення, відмінності та вибір

У промислових, комерційних і навіть деяких побутових електромережах важливо мати можливість швидко та безпечно відключити обладнання або окрему ділянку мережі. Для цього використовують ящик розриву - готовий електротехнічний пристрій у захисному корпусі.

Залежно від комплектації він може виконувати просте ручне відключення лінії, забезпечувати захист за допомогою запобіжників або використовуватися в схемах перемикання живлення.

На практиці найчастіше зустрічаються ящик ЯР, ящик ЯРП, ящик ЯПР та ящик ЯПРП. Назви схожі, тому розберемося, чим відрізняються ці рішення та на що звернути увагу перед покупкою.

Що таке ящик розриву

Ящик розриву - це електротехнічний пристрій, призначений для ручного вмикання та вимикання електричного кола. Усередині металевого або іншого захисного корпусу встановлюється комутаційна апаратура, а в окремих виконаннях - також запобіжники.

Простими словами, ящик із рубильником дозволяє фізично роз'єднати електричне коло та знеструмити потрібну ділянку.

Такі пристрої використовуються переважно в мережах змінного струму. Поширений варіант - ящик розриву 380 В для трифазних мереж. Також зустрічається обладнання для систем 220/380 В.

Для чого використовують ящики розриву

Основне завдання такого обладнання - створити зручну та надійну точку ручного керування живленням.

Силовий ящик розриву може використовуватися для:

• ввімкнення та вимкнення електричних ліній;
• відключення обладнання під час ремонту або технічного обслуговування;
• локального знеструмлення окремої ділянки;
• захисту електромережі при використанні плавких запобіжників;
• організації вводу живлення;
• керування живленням промислового обладнання.

Окремі схеми також можуть передбачати використання комутаційних ящиків для ручного перемикання між основним та резервним джерелами. При цьому ящик ручного введення резерву потрібно підбирати саме за схемою конкретної електроустановки.

Відмінності між ЯР, ЯРП, ЯПР і ЯПРП

Головна різниця між моделями полягає у внутрішній комплектації та функціях. Один пристрій потрібен лише для комутації, інший додатково забезпечує захист лінії.

Умовно можна орієнтуватися так:

• ЯР - рішення для ручного розриву електричного кола;
• ЯРП - виконання, де разом із комутаційним апаратом передбачений захист запобіжниками;
• ЯПР - ящик із комутаційною апаратурою, конструкція та комплектація якого залежать від конкретної серії;
• ЯПРП - виконання, яке поєднує комутацію та захист плавкими запобіжниками.

Важливо враховувати, що маркування та комплектація можуть відрізнятися залежно від виробника. Тому перед покупкою краще перевірити паспорт конкретного виробу, номінальний струм, схему та тип встановленої апаратури.

Ящик ЯР - особливості

Ящик ЯР застосовують там, де необхідне просте та зрозуміле ручне керування електричною лінією.

Його перевага - відносно проста конструкція. Пристрій дозволяє швидко відключити потрібну ділянку мережі, наприклад перед ремонтом або обслуговуванням обладнання.

При виборі потрібно звернути увагу на номінальну напругу та струм, кількість полюсів, тип комутаційного апарата, ступінь захисту корпусу та умови встановлення.

Ящик ЯРП - особливості

Ящик ЯРП обирають, коли крім ручної комутації потрібен додатковий захист електричної лінії плавкими запобіжниками.

Це зручне рішення для промислових та господарських об'єктів, де в одному корпусі потрібно поєднати можливість відключення та захист від аварійних струмів.

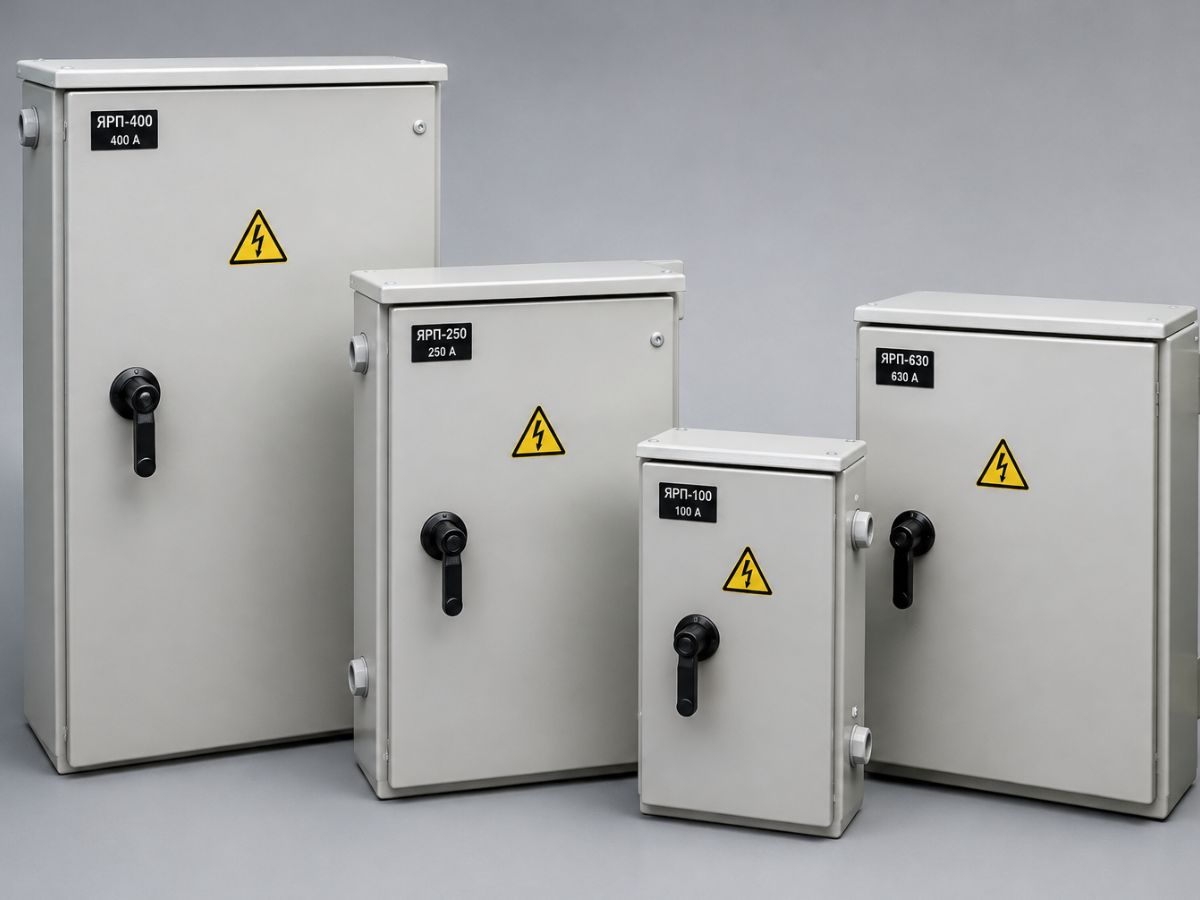

За номінальним струмом можуть зустрічатися різні виконання, зокрема ящик ЯРП 100 А, ЯРП 250 А, ЯРП 400 А або ЯРП 630 А. Конкретний номінал підбирається відповідно до параметрів мережі та навантаження.

Ящик ЯПР - особливості

Ящик ЯПР також належить до силового комутаційного обладнання та використовується для керування електричними колами.

Під час вибору ЯПР не варто орієнтуватися тільки на назву. Необхідно перевірити електричну схему, тип апаратури всередині, допустимий струм та напругу, спосіб підключення кабелю й характеристики корпусу.

Особливо це важливо при заміні старого обладнання, коли новий ящик повинен відповідати параметрам уже існуючої системи.

Ящик ЯПРП - особливості

Ящик ЯПРП використовують у випадках, коли необхідно поєднати комутацію силового кола із захистом за допомогою плавких вставок.

Такий ящик із запобіжниками дозволяє не тільки вручну відключити лінію, але й забезпечити її захист при виникненні струмів, що перевищують допустимі значення.

Перед встановленням важливо правильно підібрати як сам ящик, так і характеристики запобіжників.

Де застосовують ящики розриву

ЯР, ЯРП, ЯПР та ЯПРП можна зустріти на різних об'єктах:

• виробничих підприємствах;
• у цехах та майстернях;
• на складах;
• у сільськогосподарських комплексах;
• у насосних та вентиляційних системах;
• на будівельних об'єктах;
• у комерційних приміщеннях;
• у системах електроживлення окремого обладнання.

Якщо пристрій встановлюється в умовах пилу або підвищеної вологості, важливо правильно підібрати захист оболонки. Наприклад, ящик розриву IP54 забезпечує захист від пилу в кількості, що може порушити роботу обладнання, та від бризок води.

Як вибрати ящик розриву

Починати вибір краще не з назви моделі, а з характеристик електромережі.

Насамперед визначте номінальну напругу. Для трифазного обладнання часто потрібен ящик розриву 380 В, але конкретні характеристики завжди повинні відповідати проєкту.

Далі враховуйте:

• номінальний струм;
• кількість фаз і полюсів;
• необхідність встановлення запобіжників;
• потужність та характер навантаження;
• переріз кабелю;
• ступінь захисту IP;
• місце встановлення;
• спосіб введення та підключення кабелів.

Не варто обирати обладнання лише за принципом "чим більший струм, тим краще". Номінал повинен відповідати розрахункам електроустановки.

Монтаж і підключення

Монтаж силового комутаційного обладнання має виконувати кваліфікований електротехнічний персонал відповідно до проєкту, схеми виробника та чинних правил електробезпеки.

Перед монтажем перевіряють відповідність обладнання параметрам мережі, стан корпусу та контактів, правильність номіналів встановлених компонентів.

Особливу увагу потрібно приділити надійності контактних з'єднань, заземленню корпусу, правильному введенню кабелів та збереженню заявленого ступеня IP-захисту.

Які запобіжники використовуються

У ящиках, конструкція яких передбачає плавкі запобіжники, тип і номінал вставок визначаються виробником обладнання та параметрами конкретної електромережі.

Підбирати запобіжник тільки за номінальним струмом ящика неправильно. Необхідно враховувати струм навантаження, допустимий струм кабелю, характеристики обладнання та умови спрацювання захисту.

Саме тому при заміні плавких вставок варто використовувати компоненти з характеристиками, передбаченими проєктом та документацією виробника.

Недоліки та обмеження

Ящики розриву залишаються простим і практичним рішенням, однак мають певні обмеження.

Ручна комутація не забезпечує автоматизації керування. Плавкі запобіжники після спрацювання потрібно замінювати, а неправильно підібраний номінал може погіршити захист електромережі.

Крім того, традиційний ящик із рубильником може займати більше місця, ніж сучасні модульні рішення.

Тому вибір між класичним ящиком розриву та сучасним щитовим обладнанням потрібно робити відповідно до конкретного проєкту.

Де купити ящик розриву

Якщо вам потрібно купити ящик розриву в Україні, важливо враховувати не тільки вартість обладнання. Значення мають номінальний струм, комплектація, ступінь захисту, виробник та відповідність параметрам вашої мережі.

В інтернет-магазині Карат ЛТД можна підібрати електротехнічне та щитове обладнання для різних завдань. Якщо ви не впевнені, який ящик ЯР, ЯРП, ЯПР або ЯПРП потрібен саме вам, зверніться до наших спеціалістів - допоможемо визначитися з оптимальним рішенням.

Ціна ящика розриву залежить від номінального струму, типу комутаційної апаратури, наявності запобіжників, виконання корпусу та інших характеристик.
