Правильний вибір перерізу кабелю — це не просто технічне питання, а ключовий чинник безпеки та ефективності всієї електромережі. Занадто тонкий провід може перегріватися, спричиняти втрати напруги і, як наслідок, навіть стати причиною пожежі. У цій статті ми детально розберемося, як грамотно підібрати переріз кабелю для різних ситуацій, уникаючи поширених помилок.

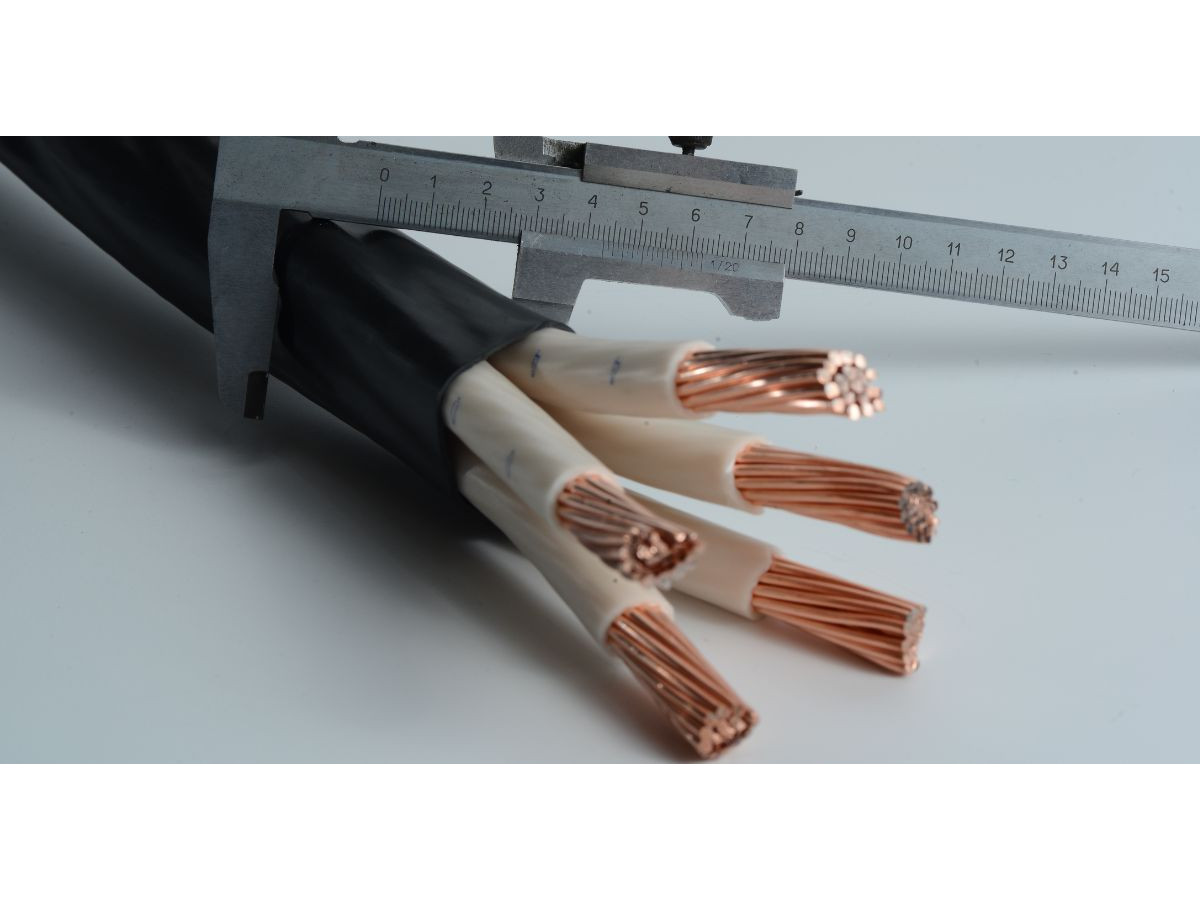

Що таке переріз кабелю і від чого він залежить
Переріз кабелю — це площа поперечного перерізу струмопровідної жили, вимірювана у мм². Від нього залежить, яку кількість струму кабель здатен безпечно передати.
На вибір перерізу впливають такі чинники:
- Сила струму (А) — чим більше струму споживає навантаження, тим товстішим має бути провідник.
- Довжина кабелю — чим довший кабель, тим більші втрати напруги, що також впливає на вибір перерізу.
- Матеріал провідника — мідь має кращу провідність, ніж алюміній, тому за однакових умов мідний кабель може бути тоншим.
- Тип навантаження — постійне чи короткочасне споживання струму.
- Умови прокладки — в землі, у трубі, у повітрі — всі ці умови впливають на тепловідведення.
Формула розрахунку перерізу кабелю
Базова спрощена формула:
S = (\u03c1 × L × I) / Uдопустима
Де:
- S — шуканий переріз провідника (мм²)
- \u03c1 — питомий опір матеріалу (мідь — 0.0175 Ом·мм²/м, алюміній — 0.028 Ом·мм²/м)
- L — довжина проводу в один бік (м)
- I — сила струму (А)
- Uдопустима — допустима втрата напруги (В) — зазвичай 5% від номінальних 220 В, тобто ≈11 В
Приклад: Споживач на 5 кВт, напруга 220 В, відстань — 15 м, матеріал — мідь.
I = 5000 / 220 = 22.7 А
S = (0.0175 × 30 × 22.7) / 11 ≈ 1.08 мм²
У реальності беремо з запасом — не менше ніж 2.5 мм² для мідного кабелю.
Таблиці типових значень перерізу залежно від навантаження
Мідний кабель (напруга 220В, довжина до 20 м):
|
Потужність, кВт |
Струм, А |
Мін. переріз, мм² |
|
1.5 |
~6.8 |
1.0 |
|
3.0 |
~13.6 |
1.5 |
|
5.0 |
~22.7 |
2.5 |
|
7.0 |
~31.8 |
4.0 |
|
10.0 |
~45.5 |
6.0 |
Алюмінієвий кабель (220В):
|
Потужність, кВт |
Струм, А |
Мін. переріз, мм² |
|
3.0 |
~13.6 |
2.5 |
|
5.0 |
~22.7 |
4.0 |
|
7.0 |
~31.8 |
6.0 |
|
10.0 |
~45.5 |
10.0 |
Для трифазного струму (380В):
|
Потужність, кВт |
Струм, А |
Мідь, мм² |
Алюміній, мм² |
|
5.5 |
~8.3 |
1.5 |
2.5 |
|
10.0 |
~15.2 |
2.5 |
4.0 |
|
15.0 |
~22.7 |
4.0 |
6.0 |
|
22.0 |
~33.3 |
6.0 |
10.0 |
Застереження: Таблиці наведені для довжини кабелю до 20 м і стандартних умов прокладки. За більших відстаней або складніших умов — переріз збільшується.
Практичні поради та поширені помилки
- Не розраховуйте «на око» — навіть невелика похибка може мати критичні наслідки.
- Не занижуйте переріз заради економії — це може коштувати набагато більше у майбутньому.
- Краще мати запас — кабель не повинен працювати на межі можливостей.
- Не забувайте про довжину — це один з найбільш недооцінених факторів.
Підбір кабелю за типом навантаження
- Розеткові групи: 2.5 мм² (мідь) — стандарт
- Освітлення: 1.5 мм² (мідь)
- Електроплити, бойлери, техніка: 4–6 мм²
- Сонячні станції: спеціалізовані провідники типу Solar H1Z2Z2-K, розрахунок залежить від конфігурації СЕС
Правильний розрахунок перерізу силового кабелю — основа безпеки, ефективності та довговічності електромережі. Краще витратити трохи більше часу і коштів, ніж мати справу з перегрівом або замиканням. У складних випадках обов’язково консультуйтесь з фахівцем.
Купити сертифіковану кабельно-провідникову продукцію ви можете у нашому інтернет-магазині KaratLTD.com.ua — ми допоможемо з підбором!
