Кабельний лоток — це не просто “металева полиця для кабелю”. Від його розміру залежить безпека всієї електромережі, зручність монтажу та можливість без проблем додавати нові кабелі в майбутньому.

І дуже часто помилки починаються саме тут. Одні беруть лоток “на око”, інші — максимально вузький, щоб зекономити. У результаті кабелі перегріваються, монтаж стає незручним, а при будь-якій модернізації доводиться міняти всю трасу.

Розберемось простими словами, як правильно підібрати розмір кабельного лотка та на що реально потрібно звертати увагу.

Чому важливо правильно вибрати розмір кабельного лотка

Неправильно підібраний лоток — це не лише незручність монтажу. Це ще й ризики для самої кабельної лінії.

Якщо кабелям занадто тісно:

• погіршується вентиляція;
• кабелі сильніше нагріваються;
• складніше виконувати обслуговування;
• збільшується навантаження на трасу;
• практично неможливо додати нові лінії.

А якщо лоток занадто великий — це вже зайві витрати на матеріал, кріплення та монтаж.

Саме тому розмір кабельного лотка потрібно підбирати не “приблизно”, а під конкретне навантаження та кількість кабелів.

Які параметри кабельного лотка потрібно враховувати

Перед вибором важливо оцінити одразу кілька характеристик.

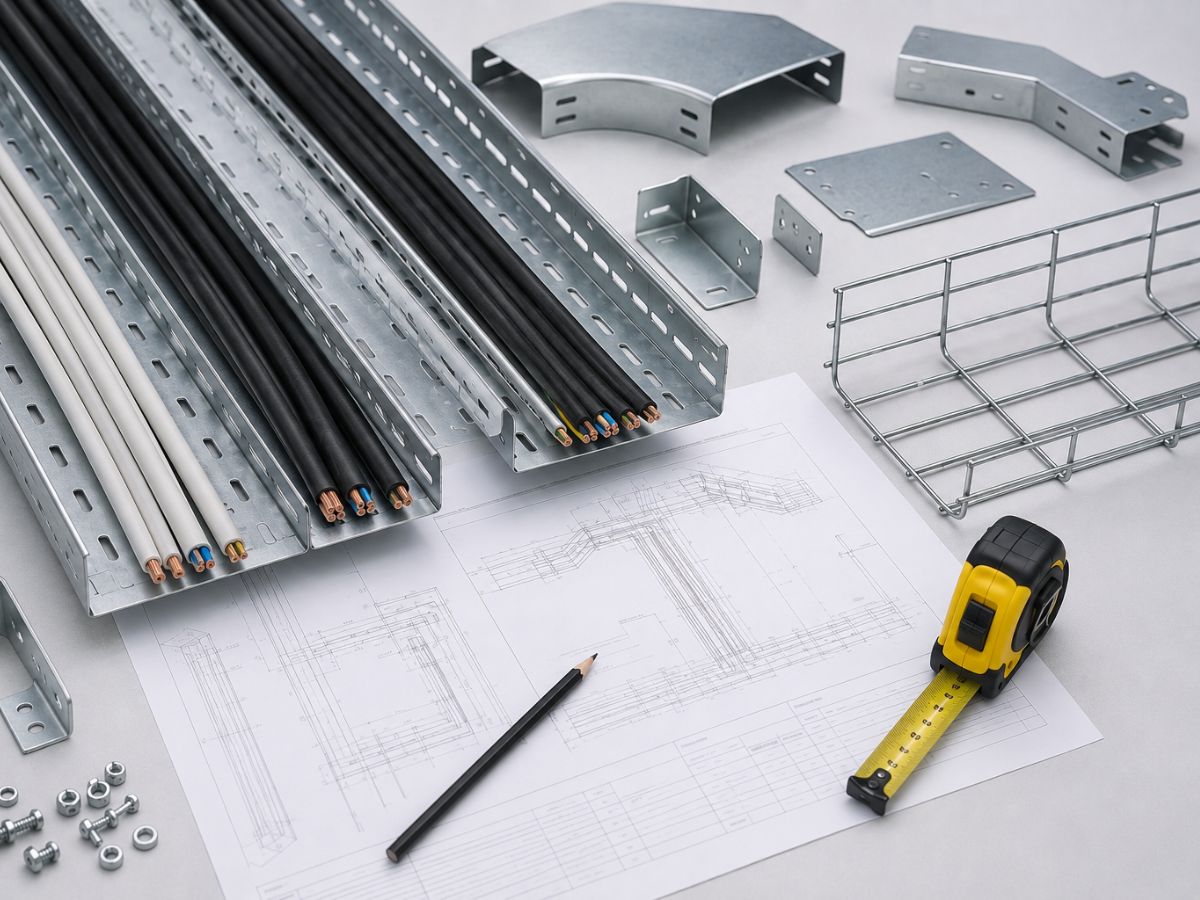

Тип кабельного лотка

Лотки бувають:

• перфоровані;
• неперфоровані;
• дротяні;
• сходові.

Для офісів та комерційних приміщень часто використовують перфоровані моделі — вони легші та краще вентилюються.

Для важких силових кабелів на виробництві більше підходять сходові конструкції.

А для мережевих та слабкострумових систем популярні дротяні лотки.

Тип конструкції напряму впливає на допустиме навантаження та вибір розміру.

Ширина кабельного лотка

Ширина — головний параметр при виборі.

Саме вона визначає, скільки кабелів фізично поміститься всередині.

Найпопулярніші варіанти:

• 50 мм;
• 100 мм;
• 200 мм;
• 300 мм;
• 400 мм і більше.

Для квартири чи невеликого офісу часто вистачає 50-100 мм. Для великих об’єктів використовують значно ширші системи.

Висота борту

Висота борту впливає на:

• допустимий об’єм кабелів;
• захист кабелю;
• жорсткість конструкції.

Стандартні висоти:

• 35 мм;
• 50 мм;
• 80 мм;
• 100 мм.

Чим більше кабелів — тим вищий борт потрібен.

Довжина секції

Найчастіше секції мають довжину:

• 2 метри;
• 2,5 метра;
• 3 метри.

На сам розрахунок кабелів це майже не впливає, але важливо для монтажу та кількості стиків.

Товщина металу

Дуже важливий параметр, який часто ігнорують.

Тонкий метал може деформуватись під вагою кабелю.

Для легких мереж підійдуть лотки 0,5-0,7 мм, а для силових трас та виробництва краще використовувати товщину 1 мм і більше.

Як розрахувати потрібний розмір кабельного лотка

Тут усе простіше, ніж здається.

Крок 1. Порахуйте кількість кабелів

Спочатку потрібно зрозуміти:

• скільки кабелів буде зараз;
• чи планується розширення в майбутньому.

Це важливо, бо часто через рік-два додаються нові лінії, камери, серверне обладнання або додаткове освітлення.

Крок 2. Врахуйте діаметр кожного кабелю

Усі кабелі мають різний зовнішній діаметр.

Наприклад:

• мережевий кабель займає мінімум місця;
• силовий кабель 5×10 мм² — уже значно більше.

Тому при розрахунку потрібно враховувати саме зовнішній діаметр, а не переріз жили.

Крок 3. Залиште запас місця

Це одна з головних помилок при монтажі.

Не можна забивати лоток “під зав’язку”.

Рекомендовано залишати мінімум 30-40% вільного місця:

• для вентиляції;
• для зручності монтажу;
• для можливого розширення системи.

Крок 4. Врахуйте вагу кабелю

Особливо це важливо для:

• силових ліній;
• великих трас;
• виробничих об’єктів.

Вага кабелю створює серйозне навантаження на лоток та кріплення.

Саме тому для важких трас важливо правильно підбирати:

• товщину металу;
• тип лотка;
• відстань між підвісами.

Який розмір кабельного лотка вибрати для різних задач

Для квартири або приватного будинку

У більшості випадків достатньо:

• ширини 50-100 мм;
• борту 35-50 мм.

Особливо якщо мова про:

• інтернет;
• відеоспостереження;
• освітлення;
• базову електропроводку.

Для офісу

Тут уже кабелів значно більше:

• комп’ютерні мережі;
• серверні лінії;
• відеонагляд;
• системи контролю доступу.

Часто використовують лотки:

• 100-200 мм по ширині;
• з більшим запасом під модернізацію.

Для складу або виробництва

На виробництві використовуються потужні силові кабелі, тому тут важливі:

• велика ширина;
• висока міцність;
• товстіший метал.

Популярні рішення:

• 300-600 мм;
• сходові або посилені лотки.

Для відеоспостереження та мережевого обладнання

Для слабкострумових систем зазвичай достатньо компактних лотків:

• 50 мм;
• 100 мм.

Але якщо камер багато — краще одразу брати систему із запасом.

Як не помилитися з вибором ширини лотка

Головне правило — не орієнтуватись лише на “теперішню” кількість кабелів.

Електромережі майже завжди розширюються:

• додаються камери;
• нове обладнання;
• точки доступу Wi-Fi;
• освітлення;
• резервні лінії.

Тому краще одразу взяти лоток трохи ширший, ніж потім повністю переробляти трасу.

Чи потрібно брати лоток із запасом

Так — і це нормальна практика.

Запас потрібен не лише “на майбутнє”, а й для:

• нормального охолодження кабелів;
• швидкого монтажу;
• обслуговування;
• безпечної експлуатації.

Найгірше рішення — коли кабелі буквально доводиться “втискати” всередину.

Які комплектуючі врахувати разом із розміром лотка

При виборі важливо врахувати не лише сам лоток, а й:

• кришки;
• повороти;
• трійники;
• підвіси;
• консолі;
• з’єднувачі;
• перегородки.

Особливо якщо система складна або має багато напрямків.

Неправильно підібрані комплектуючі можуть обмежити корисний простір усередині лотка.
