Як правильно підібрати діаметр гофротруби та металорукава під переріз кабелю?

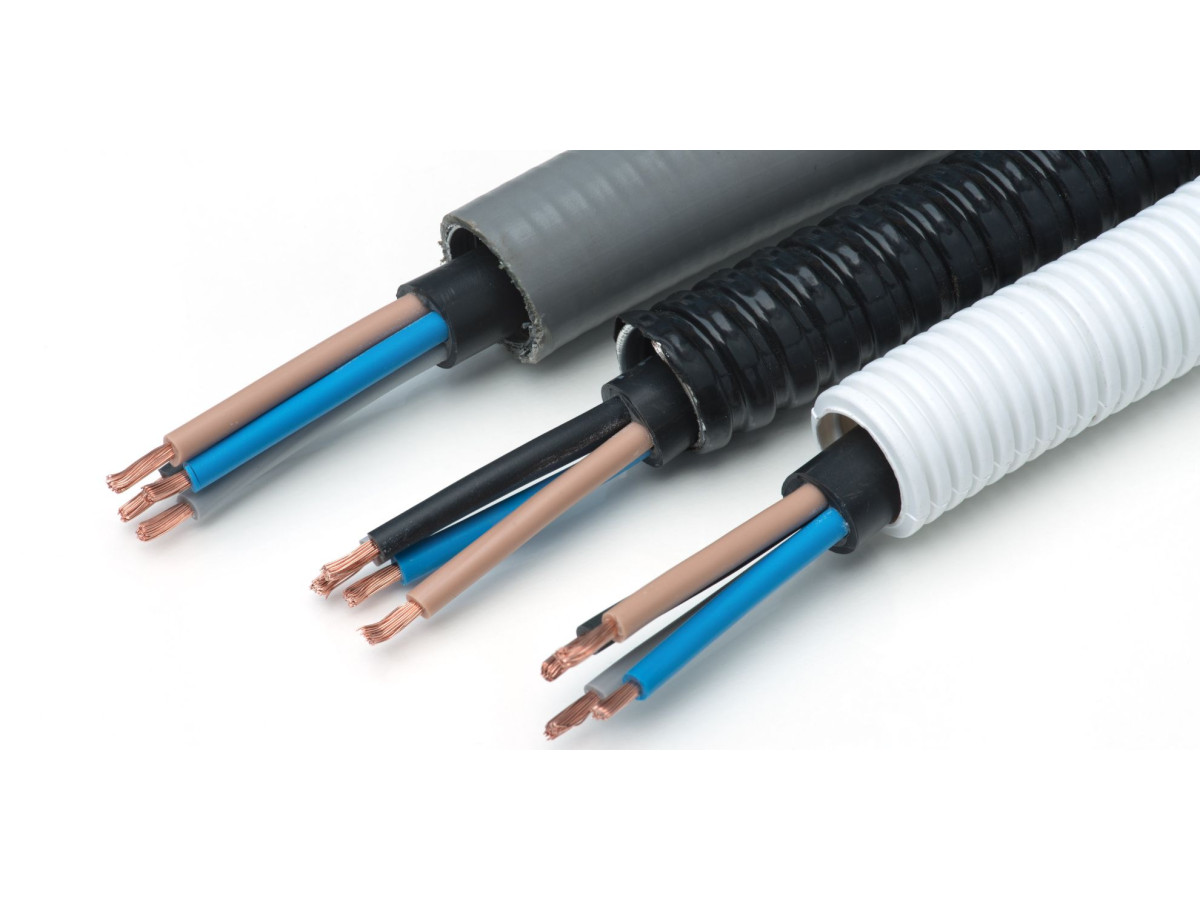

При прокладанні електропроводки важливо правильно вибрати засоби захисту для кабелів. Гофротруба та металорукав допомагають уберегти електропроводку від механічних пошкоджень, вологи, ультрафіолетового випромінювання та інших несприятливих факторів. Вибір діаметра гофротруби або металорукава безпосередньо залежить від перерізу кабелю та умов монтажу.

Навіщо використовувати гофротрубу та металорукав?

Гофротруба (ПВХ або поліпропіленова) і металорукав забезпечують:

• Механічний захист кабелю;

• Додаткову ізоляцію;

• Захист від перегріву;

• Простоту прокладання та заміни кабелів.

Металорукав має ще й підвищену міцність і захист від електромагнітних перешкод, що важливо для промислових і офісних приміщень з великою кількістю електрообладнання.

Як правильно підібрати діаметр гофротруби?

Щоб правильно вибрати діаметр гофротруби, слід враховувати такі фактори:

1. Переріз кабелю. Основне правило – внутрішній діаметр труби повинен бути мінімум у 1,5 раза більшим за загальну суму діаметрів усіх кабелів.

2. Кількість кабелів. Якщо проводка складається з декількох проводів, слід підсумувати їхні діаметри й додати запас у 30–40%.

3. Тип прокладання. Для відкритого монтажу зазвичай використовують гнучку гофру, а для прихованої проводки у стінах – жорстку.

Вибір металорукава за перерізом кабелю

Металорукав має більшу жорсткість і міцність, тому розрахунок його діаметра також потребує уважного підходу:

• Внутрішній діаметр металорукава має перевищувати суму діаметрів усіх кабелів мінімум на 50% для забезпечення вільного протягування проводів.

• При великій кількості кабелів рекомендується використовувати рукав із запасом, щоб уникнути перегріву проводів.

• У вибухонебезпечних або пожежонебезпечних приміщеннях необхідно використовувати металорукави з негорючим покриттям.

  Таблиця відповідності діаметрів гофротруб, металорукавів до перерізу різних марок кабелю з урахуванням запасу.

Кабель марки ВВГ-П

Кабель марки КВВГ

Кабель марки КВВГЕ (екранований)

Кабель марки АВВГ

Кабель марки ПВС

Провід монтажний марки ПВ-1

Провід монтажний марки ПВ-3

Кабель марки ШВВП

Кабель марки NYM

Провід марки АПВ

Провід марки АППВ
