Перепади напруги в українських електромережах — не рідкість. Сьогодні 180 В, завтра 250 В, а післязавтра — мінус пральна машина чи холодильник. Саме тому захист від перепадів напруги — це вже не “опція”, а необхідність.
Але тут виникає головне питання:
реле напруги до автомата чи після?
Розбираємось по порядку.
Що таке реле напруги і як воно працює
Принцип роботи
Реле контролю напруги — це пристрій, який постійно вимірює рівень напруги в мережі. Якщо показник виходить за встановлені межі (наприклад, нижче 170 В або вище 250 В), воно автоматично відключає живлення.
Коли напруга стабілізується — пристрій знову подає електроенергію із затримкою.
Простими словами:
це автоматичний “охоронець” вашої техніки.
Від чого захищає
Реле напруги для будинку або квартири захищає від:
- стрибків напруги
- перекосу фаз (у трифазній мережі)
- обриву нуля
- аварій у трансформаторних підстанціях
- імпульсних перенапруг
А головне — це захист техніки від стрибків напруги: холодильників, котлів, телевізорів, бойлерів, кондиціонерів та іншого дорогого обладнання.
Основні типи реле напруги
На ринку є кілька варіантів:
Однофазні
Підходять для квартир і приватних будинків із мережею 220 В.
Трифазні
Використовуються у будинках або на об'єктах із 380 В.
Розеткові
Реле напруги розеточне ідключаються безпосередньо в розетку. Підходять для захисту одного приладу.
Модульні (на DIN-рейку)
Монтуються в електрощит. Найпопулярніше рішення для комплексного захисту.
Якщо вас цікавить реле контролю напруги квартира, найчастіше обирають саме модульне однофазне рішення.
Куди правильно ставити — до автомата чи після?
Ось тут найважливіший момент.
Правильна схема: після вводного автомата
Правильне підключення виглядає так:
Ввід → Вводний автомат → Реле напруги → Групові автомати → Споживачі
Тобто відповідь на питання
“реле напруги до автомата чи після?” — після вводного автомата.
Саме така схема підключення реле напруги вважається безпечною та правильною.
Чому не перед автоматом?
Якщо встановити реле ДО автомата:
- воно залишиться без захисту від короткого замикання
- при аварії може вийти з ладу
- порушується логіка роботи електрощита
Автоматичний вимикач повинен першим приймати удар у разі короткого замикання. А вже після нього встановлюється реле.

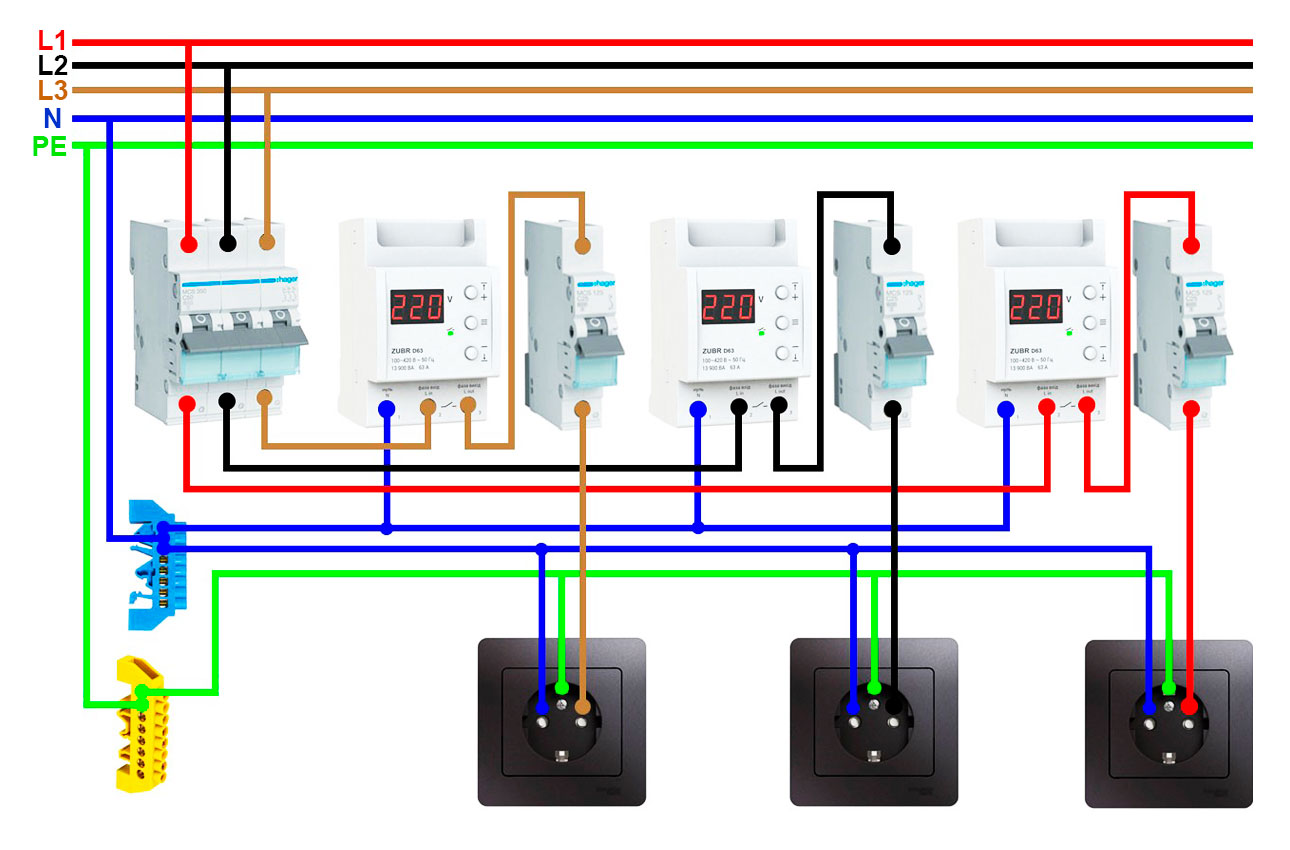

Схема підключення (щиток квартири/будинку)
Типова схема виглядає так:
- Вводний автомат
- Лічильник (якщо він у щитку)
- Реле напруги
- ПЗВ або диференційний автомат
- Групові автомати
Саме так виглядає правильна автомат і реле напруги схема для більшості квартир та приватних будинків.
Якщо коротко — реле ставиться в щитку одразу після ввідного автомата.
Типові помилки при підключенні
❌ Неправильна послідовність елементів
Люди плутають порядок і встановлюють реле до автомата або після групових автоматів. Це неправильно.
❌ Неправильний вибір номіналу
Реле повинно відповідати струму ввідного автомата.
Наприклад:
- якщо автоматичний аимикач на 25 А — реле має бути не менше 25 А
- якщо 32 А — відповідно 32 А або більше
Інакше пристрій буде постійно перегріватися або відключатися.
❌ Відсутність заземлення
Навіть найкраще реле напруги монтаж не врятує, якщо в будинку немає нормального заземлення. Захист має бути комплексним.
Поради з вибору реле напруги
Потужність і номінальний струм
Завжди орієнтуйтесь на:
- номінал вводного автомата
- сумарне навантаження в будинку
- кількість електроприладів
Якщо у вас електрокотел або багато потужної техніки — краще обирати модель із запасом по струму.
Виробник та якість
Не варто економити на захисті. Якісне реле контролю напруги працює роками й рятує техніку від дорогого ремонту.
Обирайте перевірених виробників із гарантією та сертифікацією.
Додаткові функції
Сучасні моделі можуть мати:
- регулювання меж спрацювання
- налаштування затримки включення
- цифровий дисплей
- пам’ять аварій
Це робить експлуатацію зручнішою та безпечнішою.
Висновок
Отже, якщо коротко:
✔ Реле напруги встановлюється після вводного автомата.
✔ Воно забезпечує надійний захист від перепадів напруги.
✔ Номінал повинен відповідати вашому автомату.
Якщо ви не впевнені у своїх знаннях або не маєте досвіду — краще звернутися до кваліфікованого електрика. Неправильний монтаж може призвести до серйозних наслідків.
