Як обрати правильний силовий роз’єм для вашого електрообладнання?

Силові роз’єми, або іншими словами силові конектори, призначені для оперативного та безпечного підключення обладнання, яке має звичайну, або підвищену потужність до електромережі. Область застосування силових роз’ємів дуже широка. Їх використовують в побуті, в промисловості, в будівництві, на транспорті, тощо.

Зазвичай корпус с силових розеток виготовляється з каучука або з поліаміду. Кожен з цих матеріалів має свої переваги та недоліки.

Перевагами роз’ємів з каучука вважають:

-          стійкість до температур в широкому діапазоні від –40 до +125°С;

-          висока стійкість до негативного впливу хімічних речовин;

-          висока стійкість до проникнення в середину пилу та вологи.

Основний недолік корпусів з каучука є те що вони підтримують горіння.

У корпусів з поліаміду є свої переваги:

-          висока міцність;

-          стійкість до негативного впливу хімічних речовин, в тому числі до бензину, олив та солей;

-          стійкість до високих температур та горінню.

 Недоліком роз’ємів з поліаміду вважають їх менший, порівняно з каучуковими, електричний опір.

Контактну групу для силових розеток та вилок виготовляють з міді, латуні або з фосфористої бронзи. Для захисту розеткових груп і штирів, їх покривають тонким шаром нікелю. Для захисту кабеля від пошкодження ізоляції, кожен роз’єм облаштовують сальником.

Силові роз’єми складаються з двох елементів - розетки та вилки . За типом комутуємої напруги їх поділяють на два основних вида:

-          однофазні для з’єднань в однофазній мережі 220В;

-          трифазні відповідно для трифазних споживачів 380В.

По способу застосування силові роз’єми поділяють на:

-          переносні(або мобільні)  – для під’єднання приладів, які розташовані в місцях віддалених від  стаціонарних елементів живлення. Завдяки їх мобільності, їх легко демонтувати та перенести в інше місце;

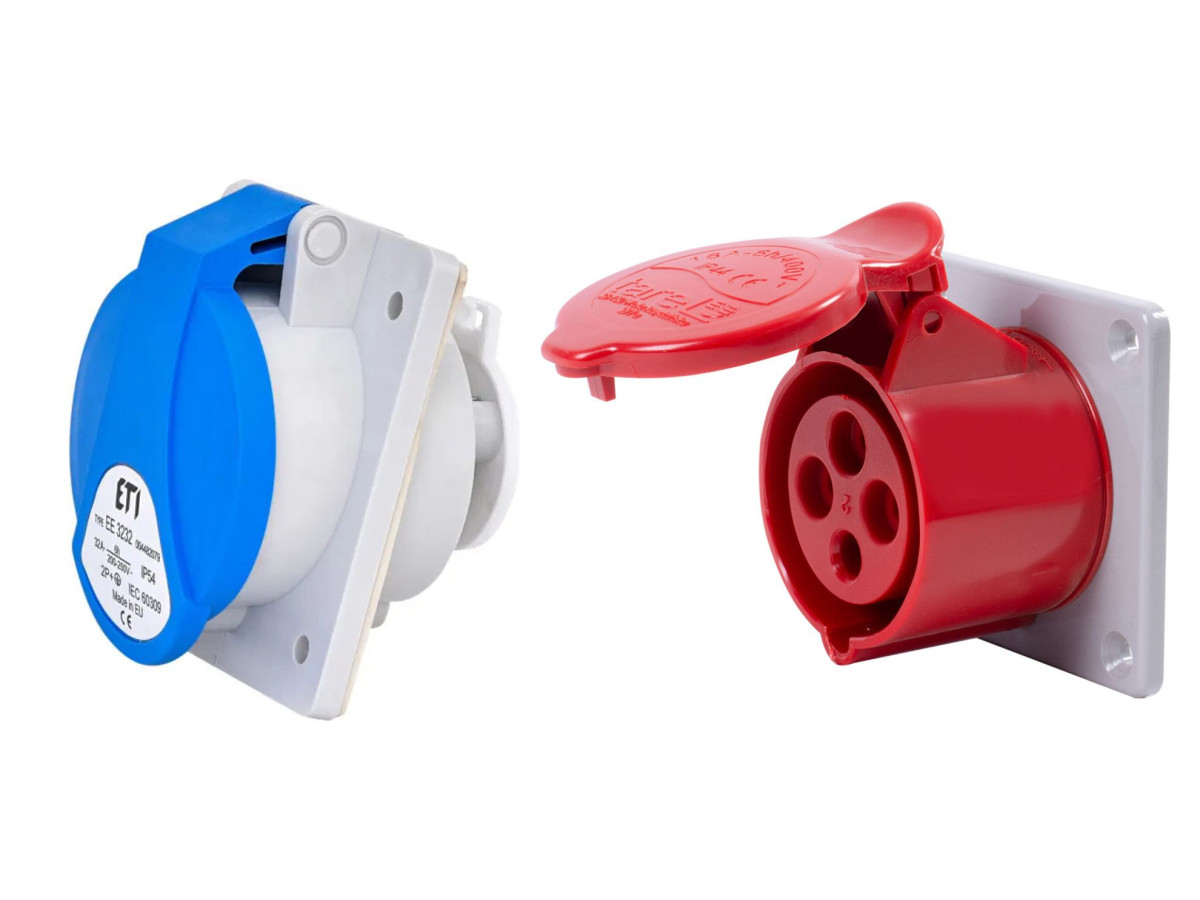

-          стаціонарні – бувають для настінного монтажу (настінні) та для вбудованого монтажу (іншими словами панельні або фланцеві).  Стаціонарні розетки, також поділяються на прямі та похилі.

Силові роз’єми виготовляють на номінальні допустимі струми 16, 32, 63, 125А.

По кількості контактів роз’єми бувають:

-          триконтактні – P + N + PE - для підключення однофазного навантаження;

-          чотириконтактні – 3P + N - для підключення трифазного навантаження без додаткового заземлення;

-          п’ятиконтактні – 3P + N + PE – для підключення трифазного навантаження з додатковим заземленням,

За ступенем захисту силові конектори поділяють на:

-          IP 44 – для застосування як в приміщеннях, навіть з підвищеною вологістю, так і на вулиці, але під навісами, або в місцях захищених від прямого впливу пилових потоків, або струменів води;

-          IP-67 – можуть використовуватися на вулиці, бо вони повністю захищені від потрапляння пилу, та можуть короткочасно бути зануреними в воду на глибину до 1м.

Структура умовного позначення силових роз’ємів -

X₁X₂X₃-X₄A-X₅h-X₆AC-X₇-IPX₈, де:

X₁ - 0 – вилка кабельна; 1 – розетка для монтажу на поверхню; 2 – розетка кабельна; 3 – розетка фланцева; 4 – розетка фланцева похила; 5 – вилка для монтажу на поверхню; 6 – вилка фланцева;

X₂ - величина струму – 1 – 16А; 2 – 32А; 3 – 63А; 4 – 125А;

X₃ - кількість контактів – 3 – P+N+PE; 4 – 3P+N; 5 – 3P+N+PE;

X₄ - значення струму – 16, 32, 63, або 125А;

X₅ - розташування заземлюючого контакту – 6h або 9h;

X₆ - значення номінальної напруги – 220 або 380В;

X₇ - позначення контактів - 2P+PE; 3P+PE; 3P+N+PE;

X₈ - позначення ступеня захисту – 44 або 67.

Наприклад – кабельна вилка на 3 контакти, 16А, IP-44 буде позначатись як

013-16А-6h-220АС-2P+PE-IP44

Для збільшення продуктивності електричної мережі, існують силові адаптери та розгалужувачі.

Силові розгалужувачі  надають можливість підключити декілька різних пристроїв в одну точку доступу мережі. По кількості обладнання, яке можна підключити, розгалужувачі поділяють на двох чи трьохпроменеві.

Силові адаптери дозволяють змінити кількість полюсів в роз’ємі з чотирьох  в п’ять і навпаки, також існують адаптери, які дозволяють змінити порядок чергування фаз, змінити номінальний струм.

Для вибору електричного силового роз’єму потрібно визначитись з типом електричної мережі, обладнанням та умовами в яких будуть експлуатуватися роз’єми. Важливо враховувати технічні характеристики самого роз’єму та вимоги проекту. Номінальний струм повинен відповідати потужності навантаження. Кількість полюсів роз’єма має співпадати з кількістю фаз і наявності додаткового заземлення у обладнання, що підключається. Для використання роз’ємів у важких умовах слід обирати вироби зі ступенем захисту IP-67. Обираючи силові роз’єми для вашого проекту, пам’ятайте про їхню важливість  у загальному функціонуванні системи. Не менш важливим аспектом при виборі силових роз’єднувальних пристроїв, є дотримання стандартів безпеки. Сертифікована продукція допоможе уникнути можливих ризиків і забезпечить максимальну ефективність обладнання.

Великий асортимент силових роз’ємів на ринку відкриває численні можливості для вибору оптимальних рішень під конкретні вимоги кожного проекту. Наявність різних видів, формфакторів та характеристик дозволяє знайти саме те рішення, яке максимально відповідає умовам експлуатації, технічним вимогам та бюджетним обмеженням. Значний вибір означає, що ви завжди зможете підібрати ідеальний силовий роз’єм для вашого специфічного застосування, що в свою чергу підвищує надійність і продуктивність ваших електричних систем.
