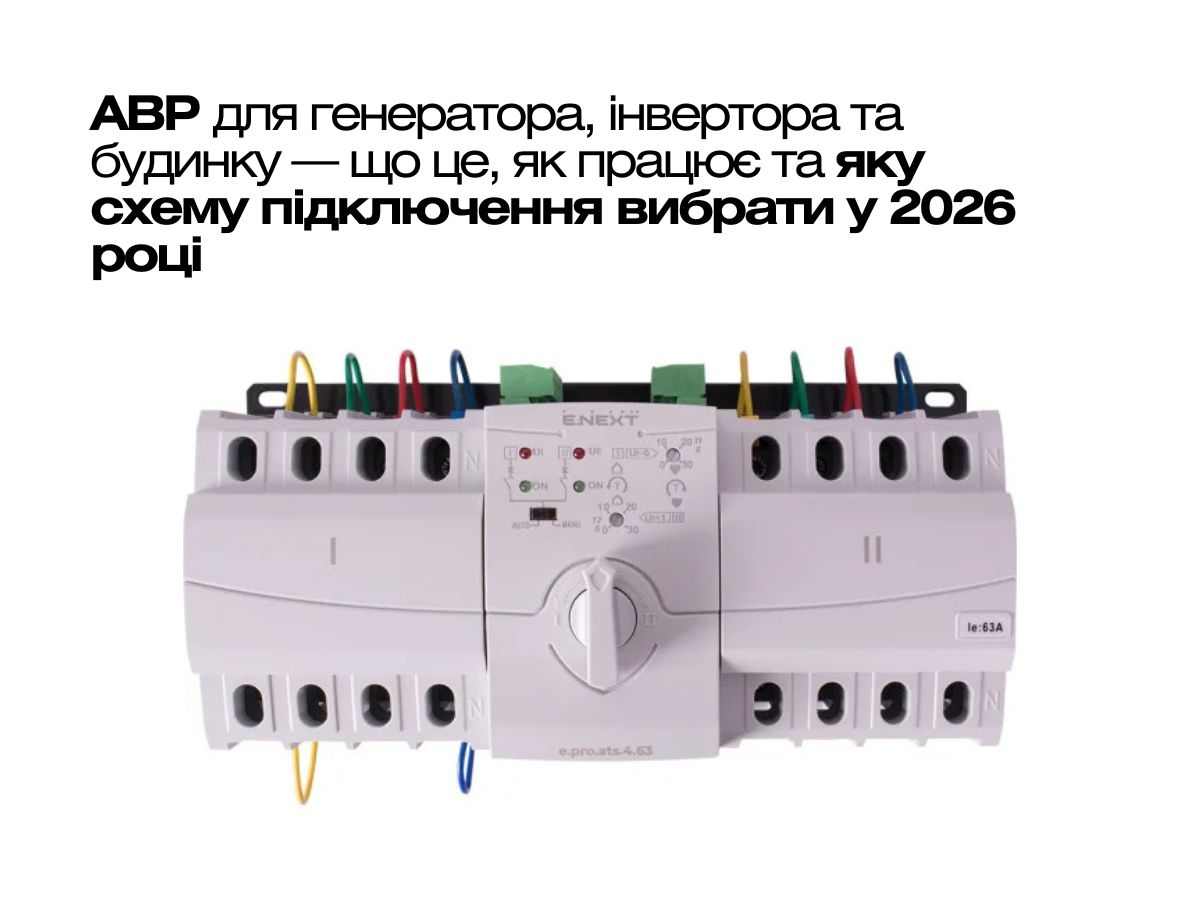

АВР (ATS) для генератора, інвертора та дому: як працює, як вибрати і підключити без помилок

Тема АВР зараз як ніколи актуальна. Відключення світла змусили людей замислитися не лише про генератори, а й про те, як зробити так, щоб техніка перемикалась автоматично. Ніхто не хоче серед ночі бігати на вулицю та перемикати рубильник. Особливо якщо в тебе котел, насос, холодильник, роутер — ці речі не повинні вимикатися надовго.

Зараз більшість людей або хоче купити АВР, або хоча б зрозуміти, як усе працює і як правильно підключити. Бо в мережі купа схем і порад, а реальність така, що «авр вибиває автомат», «авр не повертається на мережу» або «авр клацає» — дуже часті історії через неправильний монтаж.

Що таке АВР і коли він реально потрібен

АВР — це пристрій, який контролює наявність напруги й автоматично перемикає навантаження між основним і резервним джерелом. Якщо пропала мережа — АВР перемикає живлення на генератор, інвертор чи EcoFlow. Якщо є автозапуск генератора, АВР ще й дає команду «старт-стоп».

АВР ставлять у квартирах (критичні групи), приватних будинках, магазинах, офісах, серверних. Якщо відключення рідкі або завжди є людина вдома — інколи вистачає й звичайного перекидного рубильника 1-0-2.

Як працює АВР

Алгоритм досить простий. Пристрій постійно контролює напругу: якщо параметри виходять за межі — фіксується пропажа, вмикається затримка, після чого АВР відключає мережу та подає живлення з резерву. Це важливо — контакти мають розірватися до того, як включиться інше джерело (так званий break-before-make), інакше можлива зворотна подача в мережу генератора.

Коли основна мережа повертається, АВР знову перевіряє, чекає delay та повертає навантаження назад.

У випадку з генератором з автозапуском логіка така: команда старт → прогрів → контроль напруги → підключення навантаження. Після завершення роботи — охолодження та сигнал стоп.

Види АВР і чому це важливо

За фазністю АВР бувають для 1-ф та 3-ф мереж. У приватних будинках зазвичай рекомендують перемикати не тільки фазу, а й нуль, тому поширені 4-полюсні моделі (звідси популярні запити типу «авр 2p чи 4p»). Для квартир інколи достатньо 2P, але це залежить від схеми.

За кількістю вводів АВР бувають двоввідні (мережа + генератор/інвертор) і триввідні (мережа + інвертор + генератор). Другий варіант підходить для складних систем, коли є і сонячні панелі, і портативна станція, і бензогенератор.

За принципом комутації є АВР на контакторах, моторизованих перемикачах і моноблоки. Контакторні рішення дешевші, але потребують грамотного блокування. Моторизовані перемикачі — надійніші. Моноблоки — найдорожчі, проте готові «з коробки».

Як вибрати АВР: простий чеклист

1. Потрібно визначити, що саме живити.
   У 90% випадків краще живити критичну групу (світло, інтернет, котел). Живити весь будинок через АВР можна, але ціна та навантаження різко зростають.


2. Правильно підібрати номінал.
   Потужність у кВт легко перевести в ампери: 6 кВт ≈ 27 А. Додаємо запас — і маємо, що більшість обирає 40А–63А. Популярні моделі — 63А та 100А.


3. Сумісність із генератором або інвертором.
   Авр інвертор чиста синусоїда — обов’язково.
   Авр для EcoFlow — потрібні сухі контакти.
   Авр для зарядної станції — аналогічно.
   Якщо контактори гріються — номінал узятий замалий.


4. Безпека та блокування.
   Має бути механічне та електричне блокування, щоб виключити паралельну роботу мережі й генератора. Інакше ризик «вистрілити» напругу назад у мережу.

Типові схеми підключення

1-ф + 1-ф генератор — найпоширеніший варіант. АВР ставлять перед критичною групою, окремо від загального вводу.
3-ф мережа + 3-ф генератор — складніша логіка, контроль чергування фаз.
3-ф мережа + 1-ф генератор — працює тільки одна фаза або тільки критична група. Це нормальна практика.

Існують запити типу «авр 3ф мережа 1ф генератор схема» — це саме цей кейс.

Налаштування АВР

Користувачі найчастіше змінюють: затримку перемикання, затримку повернення, Umin/Umax, час прогріву та охолодження генератора.

Тестування робиться просто: імітуємо пропажу мережі, дивимось, чи немає паралельної подачі, чи коректно відбулося повернення. Якщо «авр не повертається на мережу» — у 90% випадків проблема у налаштуваннях delay або порогів.

Типові помилки при монтажі

• відсутність блокування контактів → зворотна подача в мережу;


• плутанина з нулем (питання «нуль в авр перемикати чи ні» — у будинку зазвичай так);


• неправильне підключення ПЗВ (ПЗВ ставиться після АВР);


• авр гріється контактор → номінал менший, ніж треба;


• проблеми із заземленням генератора;


• авр вибиває автомат — частіше через пускові струми або помилки у схемі.

АВР чи перекидний рубильник 1-0-2

Ручний рубильник підходить тоді, коли вимкнення рідкі та не критичні.
АВР окупається тоді, коли потрібен комфорт: котел, насос, холодильник, сервер, магазин, дитина вдома — тобто коли не можна залишити систему без живлення.

FAQ

— Чи буде пауза при перемиканні?
Так, невелика. АВР — не ДБЖ.

— Чи потрібен 4P у квартирі?
Не завжди. У будинку — майже завжди так.

— Чи можна АВР з EcoFlow?
Так, але через сухі контакти.

— Чи працює АВР з модифікованою синусоїдою?
Нестабільно. Краще чиста.

— Чи можна підключити весь будинок через АВР?
Можна, якщо номінал дозволяє.

— Як зробити пріоритет мережі?
Виставити правильний delay на повернення.

— Чому вибиває автомат після перемикання?
Завелике навантаження або проблеми з нулем.

— Де ставити ПЗВ?
Після АВР.

— Чи можна зібрати АВР самому?
Теоретично так, але ризики величезні. Краще заводське рішення.
