Для облаштування систем передачі та розподілу електричної енергії в повітряних силових і освітлювальних мережах зараз найчастіше використовують самонесучій ізольований провід (СІП), який ще називають самоутримним ізольованим проводом. Для забезпечення якісної і безперебійної подачі електроенергії разом з проводами СІП використовують спеціальну арматуру.
Арматура для кабелю СІП призначена для:
- кріплення кабеля до електричних опор та фасадів споруд;
- відгалуження ліній електропередачі;
- електричне з’єднання кабелів.

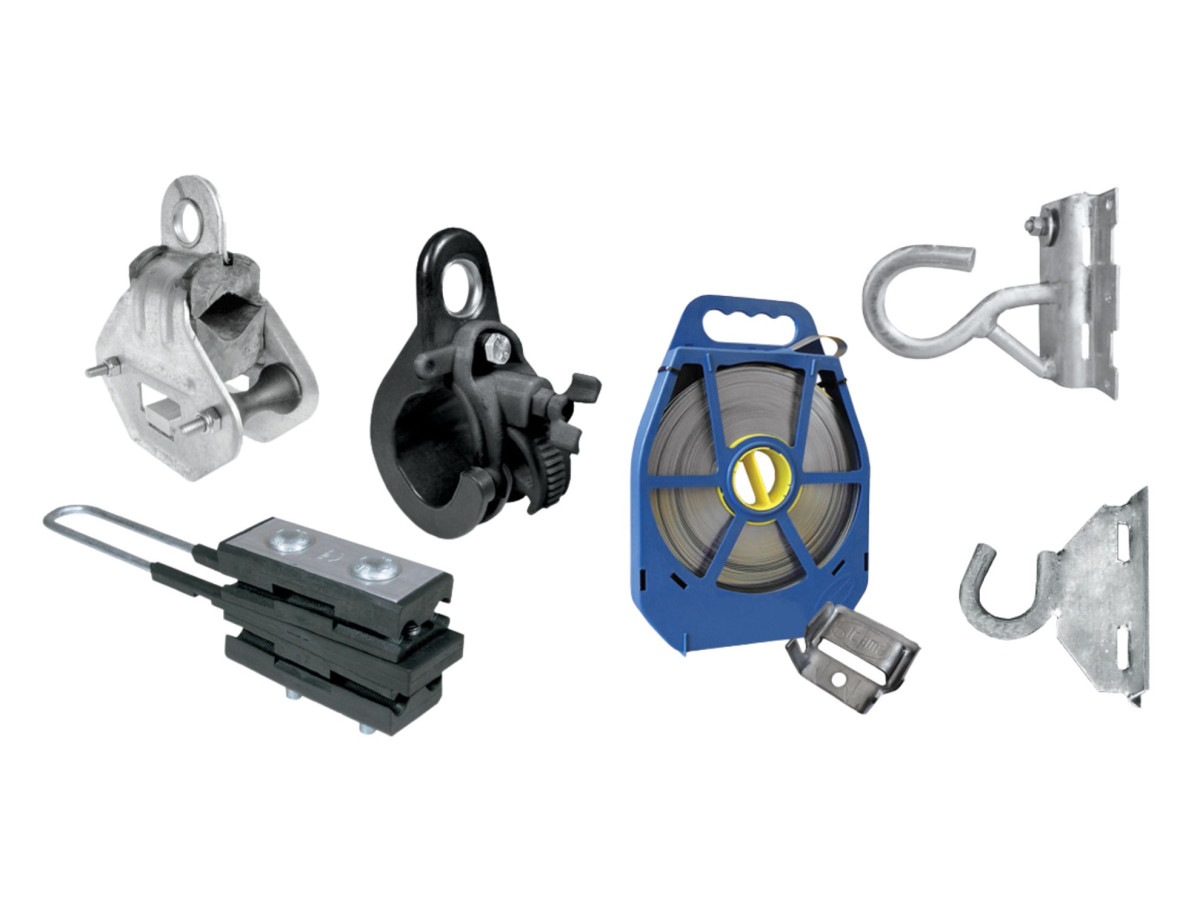

Асортимент арматури для кабелю СІП відрізняється великою різноманітністю. Кожен елемент виконує свої завдання. Розглянемо основні компоненти, які використовують при монтажі СІП.
Для прокладки кабелю між електроопорами використовують затискачі. Вони поділяються на анкерні і проміжні.
Анкерні (натяжні або кінцеві) затискачі потрібні для закріплення кабелю СІП з двома або чотирма жилами однакового перерізу на опорах, що розташовані на кінцях ділянки. Наприклад затискач ЗА1.1 призначений для фіксації кабелю СІП з двома жилами 2х16 чи 2х25мм², а ЗА2.2 для кабелю СІП з чотирма жилами того ж перерізу. Не дивлячись на велике різноманіття виробників, конструктивно натяжні затискачі складаються з:
- оцинкованої сталевої скоби або пластини для підвішування на гак;
- затискаючих щічок, які зроблені з матеріалу стійкого до механічних впливів і несприятливих погодних умов;
- двох затискаючих пластин з затискаючими болтами;
- пружин для відкривання при монтажі.
Клиновидна конструкція затискача забезпечує надійність утримування проводу на весь термін експлуатації.
Підтримуючі (проміжні) затискачі використовуються для проміжного кріплення СІП. Їх установлюють на прямих ділянках лінії та на поворотах не більше 30°. Їх виготовляють універсальними для кабелів з двома та чотирма жилами, перерізом від 16 до 120мм². Також існують затискачі і на кабелі з більшим перетином. Конструкція проміжних затискачів складається з:
- затискного вкладиша виготовленого з матеріалу стійкого до несприятливих погодних умов;
- підвіски, яка зазвичай виготовляється з оцинкованого сталевого прутка;
- металевих виробів, які також мають покриття гарячим цинкуванням або гальванізацією.
Конструкція дозволяє легко знімати та встановлювати притискну пластину. При нормальному режимі підтримуючі затискачі забезпечують потрібне натяжіння кабелю та оберігають його від провисання. В аварійній ситуації (наприклад падіння дерева на кабель) вони руйнуються, що зберігає кабель від розриву, а опори від падіння.
Затискачі кріпляться до опор за допомогою гаків. В залежності від типу поверхонь та способів кріплення, гаки поділяються на:
- бандажні, для кріплення до опор за допомогою бандажної стрічки;
- для плоских поверхонь, застосовується для підвішування анкерних затискачів на відгалуженнях від магістралі до введення в будівлю;
- універсальні, для кріплення до будь якої поверхні;
- прохідні, для опор що мають наскрізні отвори;
- гаки для дерев’яних опор.
Гаки виробляються з стального прутка та пластини, які виготовляються за допомогою метода гарячого цинкування.
До фасадів будинків СІП також можна кріпити за допомогою фасадних кронштейнів, які складаються з дюбель цвяха і хомута, чи кабельними хомутами, що мають стійкість до ультрафіолетового випромінювання та інших несприятливих погодних умов.
Бандажна стрічка виробляється з нержавіючої сталі і застосовується для кріплення бандажних чи універсальних гаків. Для надійної фіксації бандажної стрічки використовують скріпи які, також, виробляються з нержавіючої сталі. Для монтажу стрічки використовують пристрій для натягу стрічки.
Для облаштування відгалужень ліній електропередач використовують проколюючи або як їх ще називають відгалуджувальні затискачі. Вони застосовуються для надійного та безпечного електричного з’єднання магістральних та відгалуджувальних проводів. При цьому зуби відгалуджувача проколюють ізоляцію магістралі та відгалудження чим забезпечують надійний контакт і герметизацію місця проколу, та дають можливість проводити підключення під напругою. Конструкція проколюючого затискача складається з:
- корпусу, виготовленого з поліаміду;
- проколючих зубців з алюмінію або лудженої латуні;
- полімерного захисного ковпачка заповненого герметиком;
- металеві вироби мають гальванічне покриття або гаряче цинкування. Проколювання ізоляції здійснюється за допомогою болтів зі зривною головкою, що гарантує надійний контакт та захист від пошкодження жил кабелів.
З’єднувальні затискачі застосовуються для з’єднання алюмінієвих провідників кабелів СІП. Наявність герметизуючого кільця та контактного мастила забезпечують надійне і герметичне з’єднання.
Для з’єднання СІП з неізольованими повітряними лініями, та для з’єднання сталевих тросів і випусків заземлення на будинках чи опорах використовують плашкові затискачі. Затискачі плашкові алюмінієві типу ПА застосовують для з’єднань з алюмінієвими чи сталеалюмінієвими проводами. Сталевими затискачами типу ПС з’єднують, відповідно, троси, прутки та заземлення зроблені зі сталі.
Для захисту ЛЕП від стрибків напруги, які обумовлені розрядами блискавок чи іншими явищами, встановлюють обмежувачі перенапруги. Для відгалужень, встановлюють запобіжники, які не тільки захищають споживачів, а і обмежують використання електричної енергії. Для установки і використання цих приладів необхідні проколюючи затискачі.
З розвитком нових технологій виробництва, та використання нових матеріалів, ринок арматури для кабелів СІП пропонує все більше інноваціонних рішень. Однак, не дивлячись на велике різноманіття арматури по її призначенню та виробникам, потрібно враховувати деякі загальні поради по її вибору:
- при виборі арматури, потрібно визначитись з типом проводів СІП та їх перерізами;
- вибирайте арматуру, яка відповідає специфікаціям вашого проекту, враховуючи тип і переріз кабелю СІП. В залежності від умов експлуатації може підійти різна арматура;
- для забезпечення надійної та безпечної експлуатації, обрана арматура повинна відповідати стандартам і нормам, які визначені для цієї продукції;
- звертайте увагу на матеріали, які були застосовані при виробництві арматури. Вони повинні витримувати механічні навантаження, сонячну радіацію та несприятливі погодні умови;
- вибирайте арматуру, яка має просту та зручну систему монтажу. Це дозволить скоротити час монтажу, та знизить його вартість і ризик помилки при цьому;
- система повинна бути спроектована так, щоб забезпечити легкий доступ до ремонту та планового обслуговування;
- вибирайте продукцію від перевірених виробників з хорошою репутацією на ринку. Це дозволить бути впевненими в якості та надійності придбаної арматури. В асортименті продукції ТОВ «Карат ЛТД» присутня арматура відомих виробників, таких як Termofit, Sicame, ЛЬВІВСЬКА ІЗОЛЯЦІЯ, та інших.
Отже, вибір арматури для кабелів СІП є критично важливим етапом , що впливає на довговічність та надійність електромереж. Забезпечуючи правильну установку та використовуючи якісні комплектуючи, ви гарантуєте безперебійну роботу вашої системи електропостачання. Обирайте надійні рішення – це запорука вашої безпеки та ефективності.
