Таблиця перетину кабелю по потужності і струму

Найпоширеніший “побутовий” сценарій — мідний кабель, ізоляція ПВХ, мережа 230 В (1 фаза) / 400 В (3 фази), нормальна температура, прокладання в стіні або в гофрі. У реальності допустимий струм сильно залежить від умов (про це нижче), тому таблицю використовуйте як орієнтир, а не як “останню інстанцію”.

У таблиці потужність порахована для cosφ ≈ 1 (нагрівачі, ТЕНи). Для двигунів/компресорів/індукції беріть запас і враховуйте cosφ та пускові струми.

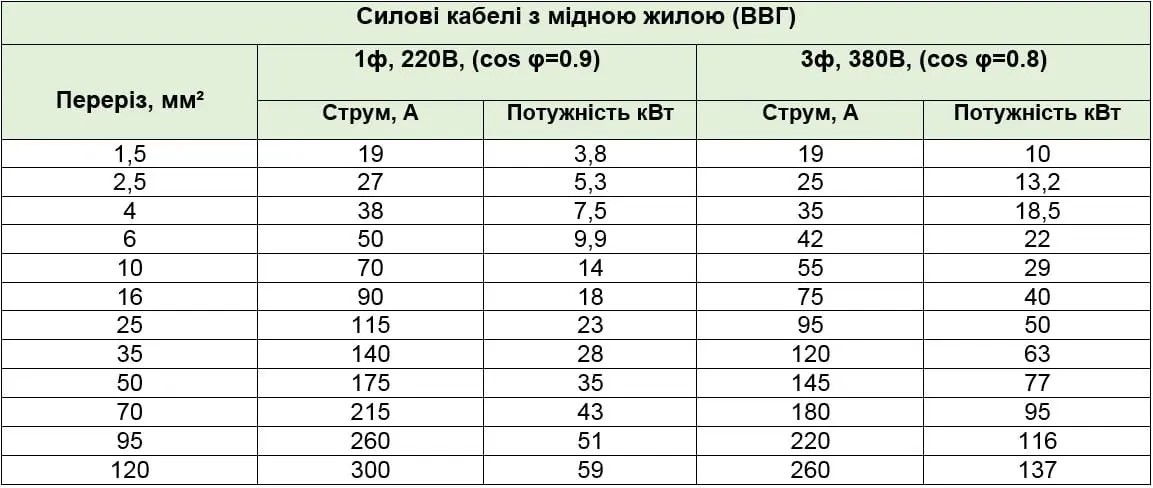

Орієнтовна таблиця (мідь, Cu) кабель ВВГ

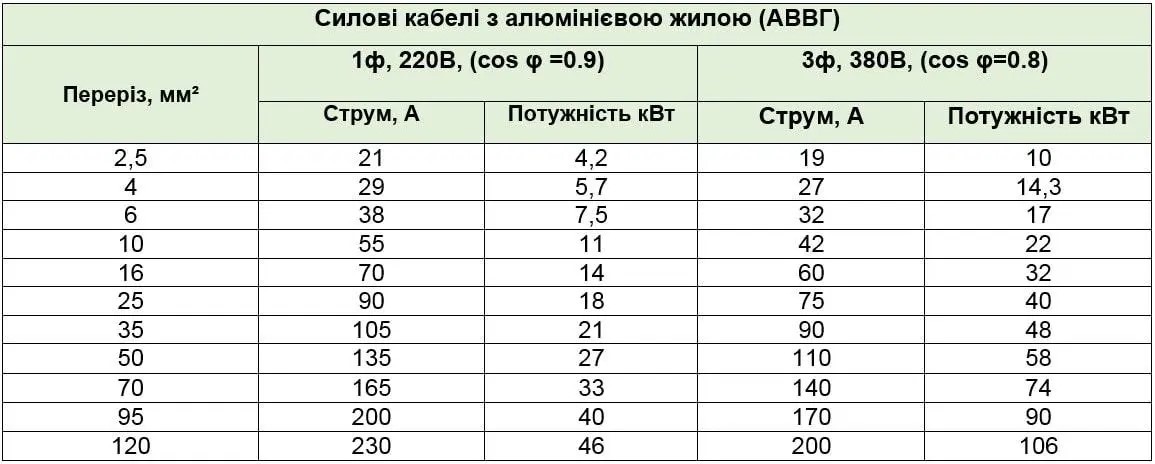

Орієнтовна таблиця (мідь, Cu) кабель АВВГ

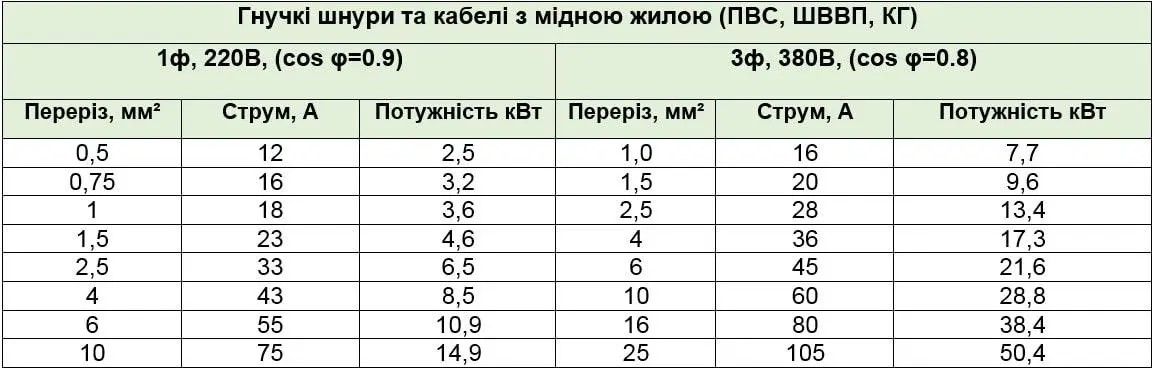

Орієнтовна таблиця (мідь, Cu) провід ПВС, провід ШВВП, кабель КГТП

Як читати правильно:

“В стіні” — найгірший теплообмін → струм менший.
“На повітрі/лоток” — кращий теплообмін → струм більший.
Для довгих ліній (20–50+ м) часто вирішальним стає падіння напруги, і перетин доводиться збільшувати.

Які параметри необхідно врахувати для вибору правильного перетину кабелю

Правильний підбір перетину — це не тільки “скільки кВт”. На практиці важливо оцінити всю систему: навантаження, довжину, спосіб прокладання та узгодження з автоматикою.

Сумарна потужність (P) і характер навантаження: ТЕНи/освітлення чи двигуни з пусковими струмами.
Тип мережі: 1-фаза (230 В) або 3-фази (400 В).
Довжина лінії (L): впливає на втрати напруги та нагрів.
Матеріал жили: мідь (Cu) або алюміній (Al) — для Al перетин зазвичай більший.
Спосіб прокладання: в стіні, в гофрі, в утеплювачі, в землі, на лотку, в пучку тощо.
Температура та групування: чим гарячіше й щільніше — тим менше допустимий струм.
Захист (автомат/ПЗВ/дифавтомат): автомат має захищати кабель, а не навпаки.
Допустиме падіння напруги (ΔU%): особливо важливо для довгих ліній та чутливої електроніки.
Запас на майбутнє: там, де можливе розширення, закладайте 15–30% резерву.

Способи розрахунку перетину кабелів

У практиці електромонтажу застосовують три основні підходи. Найкраща стратегія — комбінувати їх: спочатку розрахувати струм, потім підібрати перетин по нагріванню і обов’язково перевірити падіння напруги.

По струму (по нагріванню) — базовий метод, з урахуванням умов прокладання.
По допустимим втратам напруги — контроль для довгих ліній і критичних споживачів.
По потужності — швидка оцінка, але коректна лише як наближення (все одно переходять до струму).

Розрахунок перетину по нагріванню

Суть методу: кабель має працювати без перегріву при тривалому навантаженні. Для цього обчислюють розрахунковий струм I_b, а потім підбирають перетин так, щоб допустимий струм кабелю I_z (з урахуванням умов) був не меншим.

Ключова умова: I_z ≥ I_b

Далі кабель узгоджують із автоматом: номінал автомата I_n не має перевищувати допустимий струм кабелю в конкретних умовах прокладання.

Практичне правило: I_n ≤ I_z

Типова помилка: “поставлю автомат більший, щоб не вибивало”. Це не вирішує причину перевантаження і може призвести до перегріву кабелю та ризику пожежі.

Розрахунок перетину по допустимим втратам напруги

Навіть якщо перетин підібраний “по струму”, на довгих лініях можуть виникати: тьмяне освітлення, проблеми з пуском двигунів, збої електроніки, додатковий нагрів контактів. Тому падіння напруги потрібно контролювати.

Орієнтири допустимого падіння напруги

до 3% — освітлення та чутлива електроніка;
до 5% — більшість побутових ліній.

Формули для падіння напруги (спрощено через активний опір)

Позначення: I — струм (А), L — довжина лінії в один бік (м), S — перетин (мм²), ρ — питомий опір (Ом·мм²/м), R — опір (Ом), U — напруга (В).

Опір провідника: R = ρ · L / S

Падіння напруги (1 фаза): ΔU ≈ 2 · I · R

Множник 2 — тому що струм проходить по фазі й повертається по нулю (туди й назад).

Падіння напруги (3 фази): ΔU ≈ √3 · I · R

Падіння напруги у відсотках: ΔU% = (ΔU / U) · 100%

Розрахунок перетину для однофазної і трифазної мережі

У будь-якому випадку починаємо зі струму. Це дає коректну основу для підбору перетину по нагріванню та перевірки падіння напруги.

Розрахунок струму однофазних навантажень (1 фаза, 230 В)

Загальна формула: I = P / (U · cosφ · η)

P — активна потужність (Вт)
U — 230 В
cosφ — коефіцієнт потужності (для ТЕНів ≈ 1; для двигунів часто 0.8–0.95)
η — ККД (якщо даних немає — для побутової оцінки часто беруть ≈ 1)

Швидка оцінка для ТЕНів (cosφ ≈ 1, η ≈ 1): I ≈ P / U. Наприклад: 1 кВт ≈ 1000 / 230 ≈ 4.35 А; 2 кВт ≈ 8.7 А; 3 кВт ≈ 13 А.

Розрахунок струмів в трифазній мережі (3 фази, 400 В)

Загальна формула: I = P / (√3 · U · cosφ · η)

Для 400 В і cosφ ≈ 1: 10 кВт ≈ 10000 / (1.732 · 400) ≈ 14.4 А, 15 кВт ≈ 21.6 А.

Перевага трифази: при тій самій потужності струм у кожній фазі менший — простіше підібрати кабель, менші втрати напруги і нижче теплове навантаження на лінію (за правильного балансування фаз).

Який перетин кабелю вибрати в квартиру або приватний будинок

Нижче наведені типові практичні рішення для мідного кабелю за нормальних умов прокладання. Остаточний вибір робіть після розрахунку струму, підбору по нагріванню та перевірки падіння напруги.

Квартира: найчастіші лінії

Освітлення: 3×1.5 мм² (часто автомат B10)
Розетки кімнат: 3×2.5 мм² (часто автомат B16)
Кухонні розетки: 3×2.5 мм², але краще 2–3 окремі лінії під техніку
Пральна/посудомийка/сушильна: окрема лінія 3×2.5 мм² (часто B16)
Бойлер: 3×2.5 мм² (інколи 3×4 мм² при 2.5–3 кВт і довгій лінії)
Духова шафа: 3×2.5 або 3×4 мм² — за паспортною потужністю
Варильна поверхня: часто 3×6 мм² (1ф) або 5×2.5/5×4 мм² (3ф) — залежить від схеми і потужності
Кондиціонер: окрема лінія 3×1.5 або 3×2.5 мм² (залежить від моделі та довжини)

Приватний будинок: де потрібен запас

Ввід/живлення щита: перетин залежить від виділеної потужності, довжини та типу мережі (1ф або 3ф). У будинку часто доцільно закладати резерв під майбутні навантаження.
Електроопалення/тепла підлога/котел: тільки окремими лініями; підбір по струму і падінню напруги обов’язковий.
Гараж/майстерня/насоси: враховуйте пускові струми (двигуни), особливо на довгих лініях.

Два правила, які реально зменшують ризики

Окремі лінії на потужну техніку: бойлер, пральна, духовка, поверхня, кондиціонер, насос.
Якщо лінія довга (двір, гараж, ворота, насос), перевіряйте ΔU. Часто саме падіння напруги змушує підняти перетин на “один крок вище”.

Шпаргалка: як швидко підібрати перетин правильно

Визначте потужність навантаження P і тип мережі (1ф/3ф).
Порахуйте струм I за формулою (з урахуванням cosφ та η за потреби).
Підберіть перетин так, щоб I_z ≥ I у ваших умовах прокладання.
Перевірте падіння напруги ΔU% і при потребі збільште перетин.
Узгодьте номінал автомата: I_n ≤ I_z.
